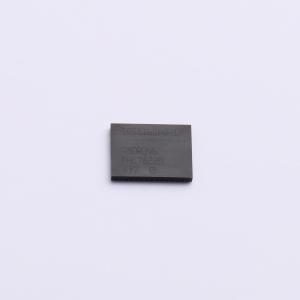

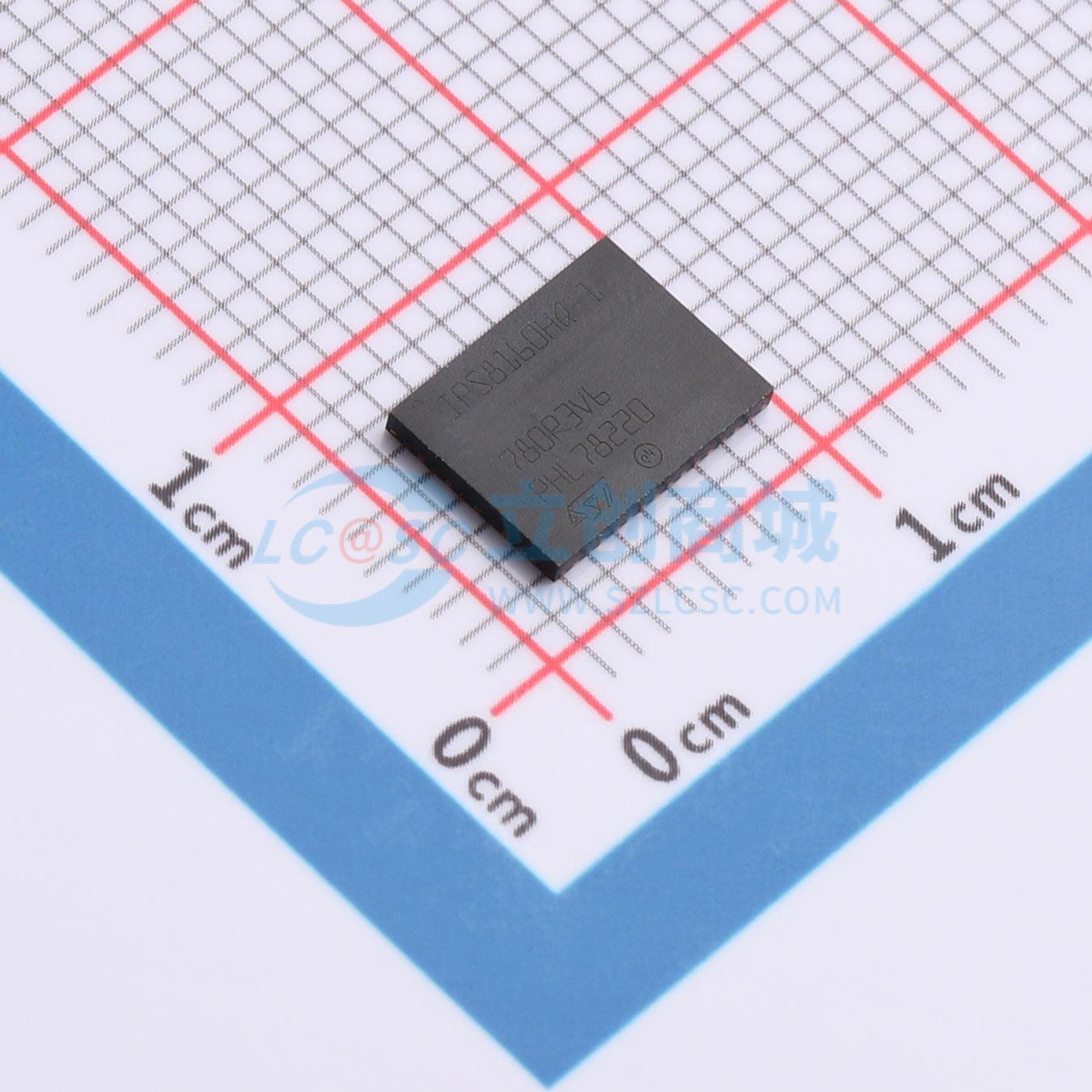

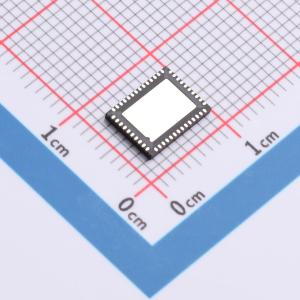

IPS8160HQ-1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用意法半导体VIPower M0-3技术设计的单片器件，旨在驱动一侧接地的任何类型负载。可使用3.3V逻辑电源驱动。适用于稳态工作电流高达0.7A或1A的应用。主动电流限制与热关断和自动重启相结合，可保护器件免受过载影响。在过载条件下，通道会自动关闭和重新开启，以将结温维持在TJSD和TR之间。如果这种情况导致外壳温度触发TCSD，则过载通道将关闭，只有当外壳温度降至TCR以下时才能重新开启。未过载的通道继续正常运行。在接地引脚断开的情况下，器件会自动关闭。特别适用于符合IEC 61131的工业应用。
品牌名称: ST(意法半导体)
商品型号: IPS8160HQ-1
商品编号: C17663808
商品封装: QFN-48(8x6)
包装方式: 编带
商品毛重: 0.345333克(g)

商品参数

商品概述

IPS8160HQ和IPS8160HQ - 1是采用VIPower M0 - 3技术设计的单片器件，旨在驱动一侧接地的任何类型负载。它们可以使用3.3 V逻辑电源驱动。它们适用于稳态工作电流高达0.7 A（IPS8160HQ）或1 A（IPS8160HQ - 1）的应用。有源电流限制与热关断和自动重启相结合，可保护器件免受过载影响。在过载条件下，通道会自动关闭并再次开启，以将结温维持在TJSD和TR之间。如果这种情况导致外壳温度触发TCSD，则过载通道将关闭，只有当外壳温度降至TCR时才能再次开启。未过载的通道将继续正常运行。在接地引脚断开的情况下，器件会自动关闭。这些器件特别适用于符合IEC 61131标准的工业应用。

商品特性

每通道工作输出电流：0.7 A（IPS8160HQ）或1.0 A（IPS8160HQ - 1）
CMOS兼容输入
极低的待机电流
欠压关断
带输出电流限制的过载和短路保护
结过温保护
通道热独立的外壳过温保护
接地丢失保护
热关断诊断引脚
设计符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4、IEC 61000 - 4 - 5标准
封装：QFN48L 8×6×0.9 mm

应用领域

可编程逻辑控制
自动售货机
工业PC外设输入/输出
数控机床
一般高端开关应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	8
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	1A
	工作电压	7V~45V
	导通电阻	160mΩ
	工作温度	-40℃~+125℃
