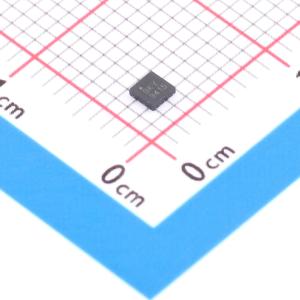

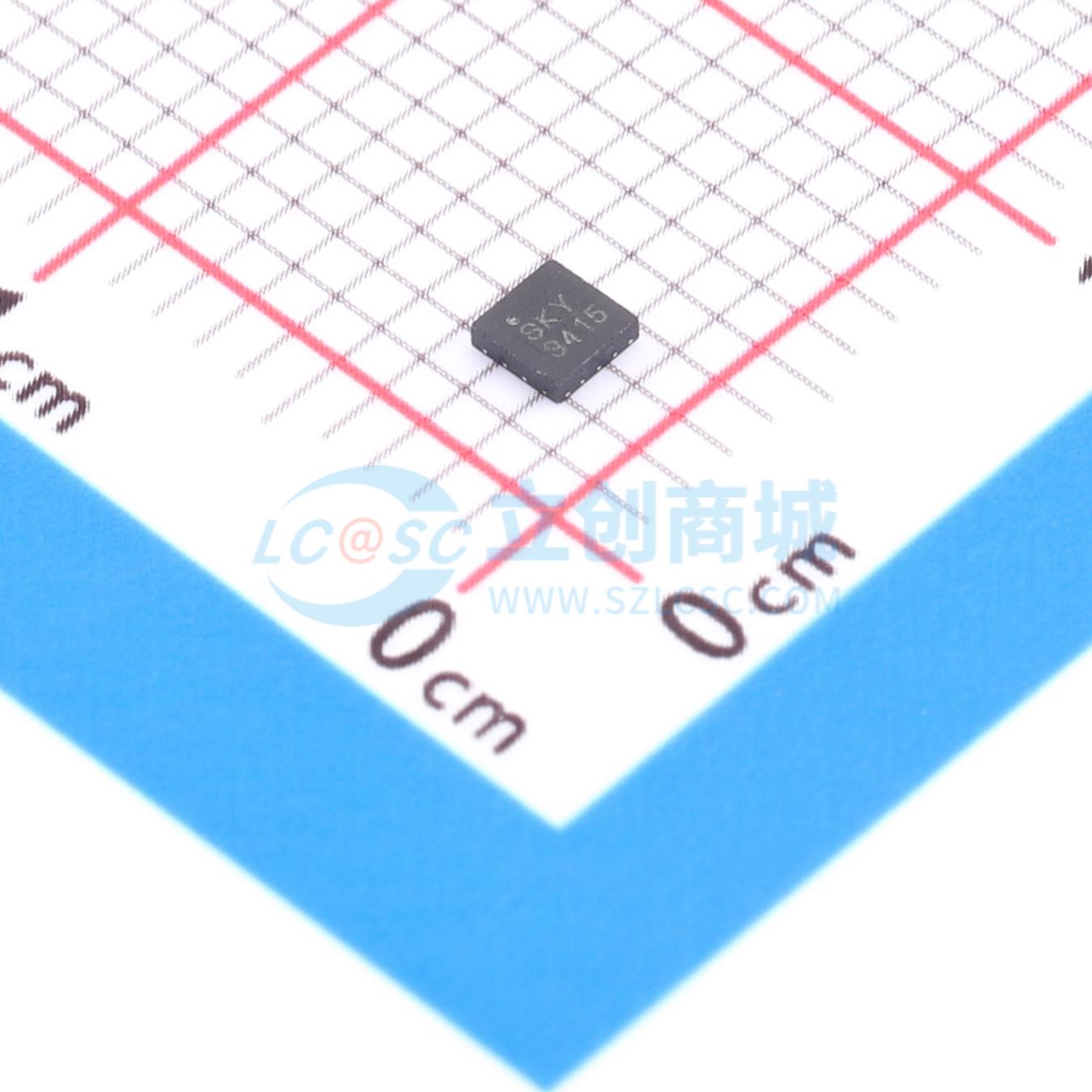

SKY13415-485LF
0.1至3.8GHz五掷单刀天线开关
- 描述
- SKY13415-485LF是一款单刀五掷（SP5T）天线开关，具有内部50Ω端接。该开关通过三个CMOS/TTL兼容的控制电压输入（V1,V2,和V3）进行控制。根据控制引脚的逻辑电平，ANT引脚可以连接到五个RF输出（RF1至RF5）中的一个，或者在不使用时连接到50Ω负载。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13415-485LF
- 商品编号
- C17663157
- 商品封装
- QFN-14(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.051013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 34dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.4dB | |
| 工作电压 | 2.5V~4.8V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽带频率范围：0.1至3.8 GHz
- 低插入损耗：2.7 GHz时典型值为0.45 dB
- 高隔离度：2.7 GHz时大于30 dB
- 内部50 Ω端口，用于在设备未使用时控制分集天线阻抗
- 集成逻辑
- 小型QFN（14引脚，2.0 x 2.0 mm）封装（MSL1，260 ℃符合JEDEC J-STD-020标准）
应用领域
- 2G/3G/4G天线分集或LTE（TDD/FDD）发射/接收系统
