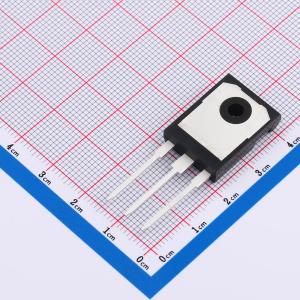

温馨提醒：图片仅供参考，商品以实物为准
IGW25N120H3FKSA1
1.2kV 50A
- 描述
- 特性：TRENCHSTOP™技术提供一流的开关性能：可实现低于500μJ的总开关损耗。极低的VCEsat。低EMI。最高结温175℃。根据JEDEC标准针对目标应用进行了认证。无铅引脚镀层；符合RoHS标准。应用：太阳能逆变器。不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW25N120H3FKSA1
- 商品编号
- C17662862
- 商品封装
- TO-247-3-1
- 包装方式
- 管装
- 商品毛重
- 8.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 326W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 100A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.4V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 2.4V@15V,25A | |
| 栅极电荷量(Qg) | 115nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.43nF | |
| 输出电容(Coes) | 95pF | |
| 反向传输电容(Cres) | 75pF | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 277ns | |
| 导通损耗(Eon) | 2.65mJ | |
| 关断损耗(Eoff) | 2.65mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
