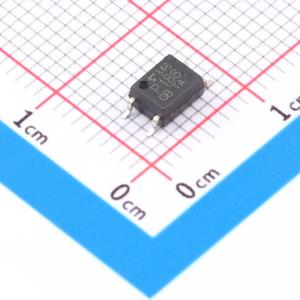

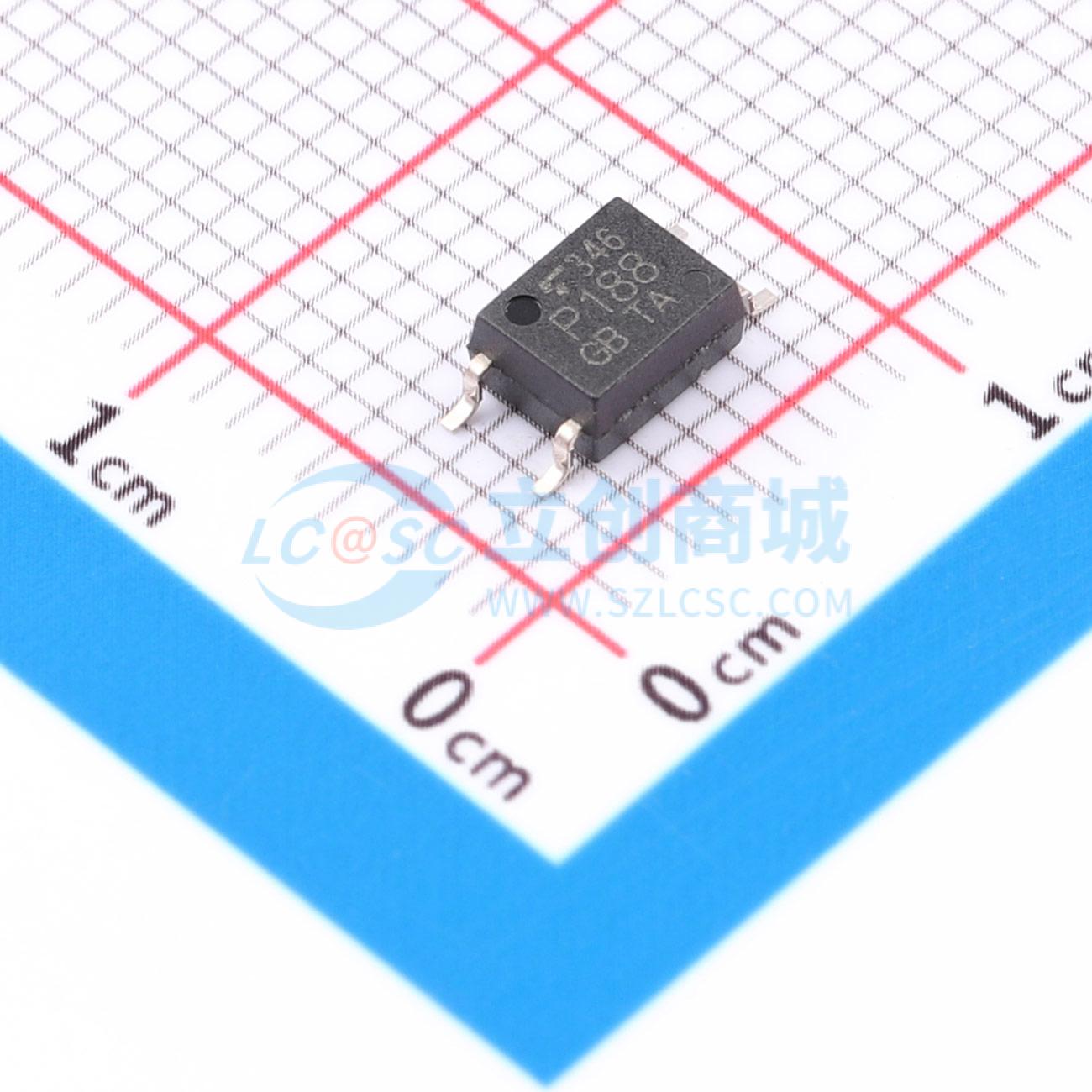

温馨提醒：图片仅供参考，商品以实物为准
TLP188(GB,E
TLP188(GB,E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP188(GB,E
- 商品编号
- C17662548
- 商品封装
- SOIC-4-175mil
- 包装方式
- 管装
- 商品毛重
- 0.323333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 350V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品特性
- Collector-emitter voltage: 350 V (min)
- Current transfer ratio: 50 % (min) Rank GB: 100 % (min)
- Isolation voltage: 3750 Vrms (min)
- Operating temperature: -55 to 110 °C
- Safety standards UL-recognized: UL 1577, File No.E67349 cUL-recognized: CSA Component Acceptance Service No.5A File No.E67349 VDE-approved: EN 60747-5-5, EN 62368-1 CQC-approved: GB4943.1, GB8898 Japan and Thailand Factory 仅适用干海拔 2000m 以下地区安全使用
应用领域
- 可编程逻辑控制器 (PLCs)
- 空调变频器
- 家用电器
