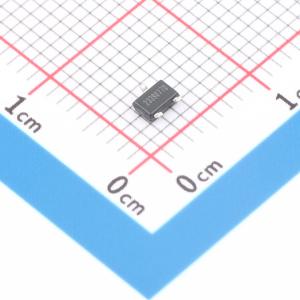

A1315LLHLX-1-T

线性输出霍尔效应传感器的新应用，如位移和角位置，需要更高的精度和更小的封装尺寸。Allegro A1315线性霍尔效应传感器IC专门设计以满足这两个要求。这些温度稳定的器件有表面贴装和通孔封装两种类型。每个器件的精度通过生产线末端优化得到提升。每个器件都具有非易失性存储器，可针对给定应用或电路优化器件灵敏度和静态电压输出（QVO：无磁场时的输出）。通过在Allegro生产线末端测试时对灵敏度和QVO的温度系数进行编程，A1315的优化性能可在整个工作温度范围内保持。这些比例式霍尔效应传感器IC提供与施加磁场成比例的电压输出。静态电压输出调整在电源电压的50%左右。这些线性器件的特性使其非常适合用于需要高精度且工作温度范围为 -40°C至150°C的汽车和工业应用。每个BiCMOS单片电路集成了一个霍尔元件、用于减少霍尔元件固有灵敏度漂移的温度补偿电路、一个小信号高增益放大器、一个钳位低阻抗输出级和一种专有的动态失调消除技术。A1315传感器IC有两种封装样式。LH是用于表面贴装应用的SOT - 23W样式的微型、薄型封装。UA是用于通孔安装的3引脚超小型单排直插式封装（SIP）。两种封装均为无铅（Pb），采用100%雾锡引线框架电镀。

• 3.3V电源操作
• QVO温度系数在Allegro编程，提高精度
• 微型封装选项
• 高带宽、低噪声模拟输出
• 高速斩波方案可将QVO在工作温度范围内的漂移降至最低
• 温度稳定的静态电压输出和灵敏度
• 温度循环后精确的可恢复性
• 输出电压钳位提供短路诊断功能
• 欠压锁定（UVLO）
• 宽环境温度范围： -40°C至150°C
• 抗机械应力
• 针对严苛汽车应用增强了EMC性能

汽车和工业应用
