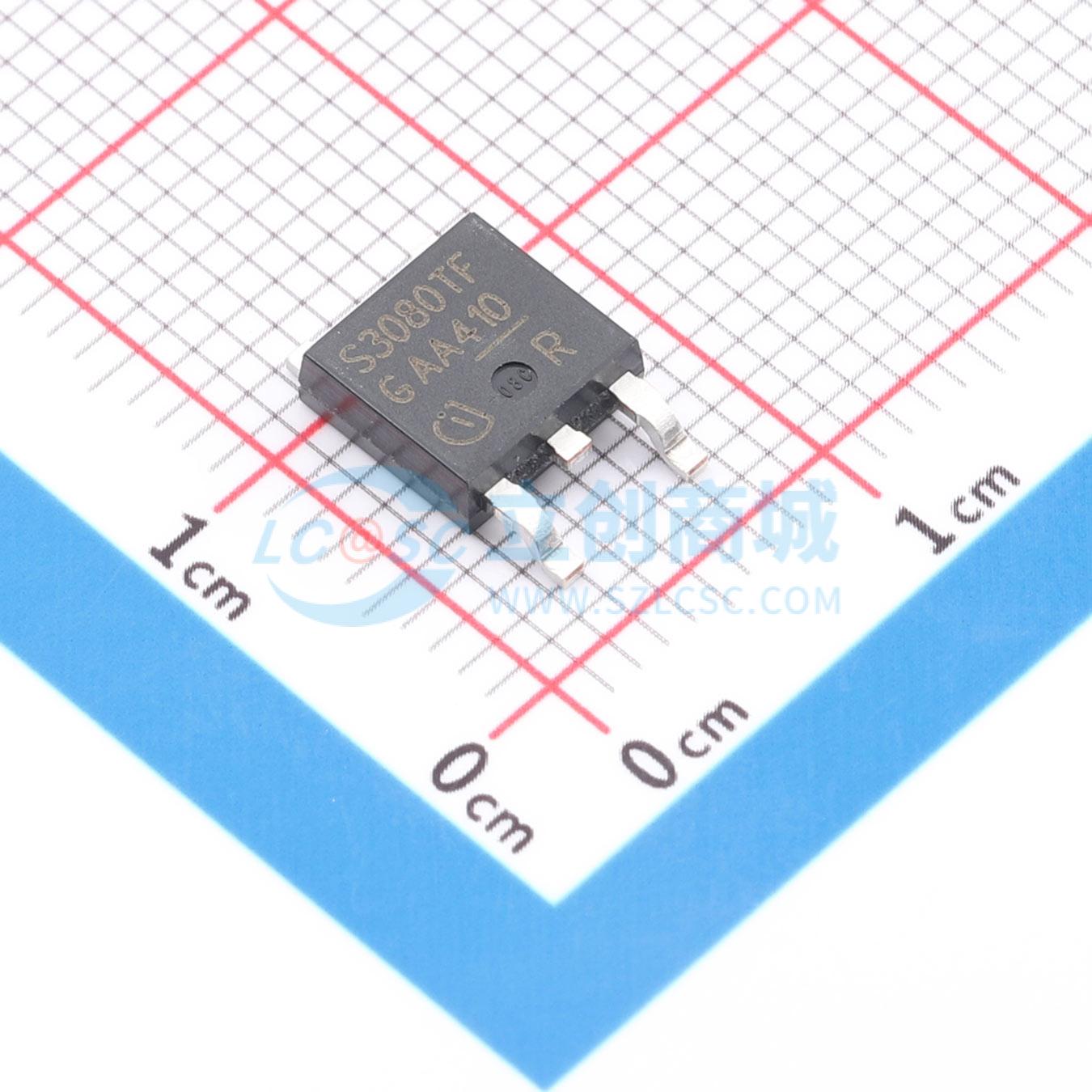

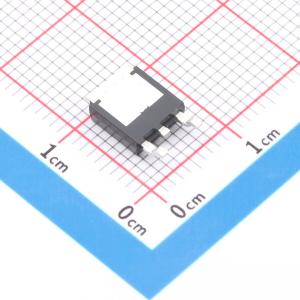

BTS3080TF

单通道智能低边功率开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: BTS3080TF
商品编号: C17659723
商品封装: TO-252-3
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

BTS3080TF是一款导通电阻为80 mΩ的单通道智能低边功率开关，采用PG-TO252-3封装，具备嵌入式保护功能。功率晶体管由N沟道垂直功率MOSFET构成。该器件为单片集成式。BTS3080TF符合汽车应用标准，针对12 V汽车应用进行了优化。该器件能够切换各种阻性、感性和容性负载，受最大钳位能量和最大电流能力限制。 BTS3080TF的IN引脚具备ESD保护，参考源极引脚（地）。过温保护功能可防止器件因过载和/或散热条件不佳而过热。功率MOSFET中的温度传感器可提供温度信息。 BTS3080TF具备自动重启热关断功能。若测量温度降至热滞回温度以下且输入仍为高电平，器件将再次开启。在负载突降或感性关断情况下，可激活过压保护功能。若漏源电压升至VOUT(CLAMP)以上，功率MOSFET将对其进行限制。

商品特性

单通道器件
关断状态下输出漏电流极低
静电放电保护（ESD）
嵌入式保护功能
绿色产品（符合RoHS标准）
通过AEC认证

应用领域

适用于阻性、感性和容性负载
可替代机电继电器、保险丝和分立电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	40V

	属性	参数值
	最大连续电流	3A
	导通电阻	69mΩ
	功能特性	短路保护；过温保护；过压保护；过流保护
	工作温度	-40℃~+150℃
