温馨提醒：图片仅供参考，商品以实物为准

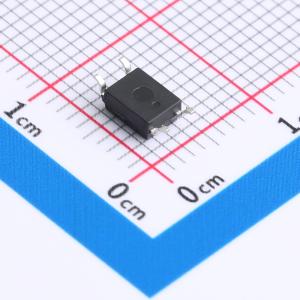

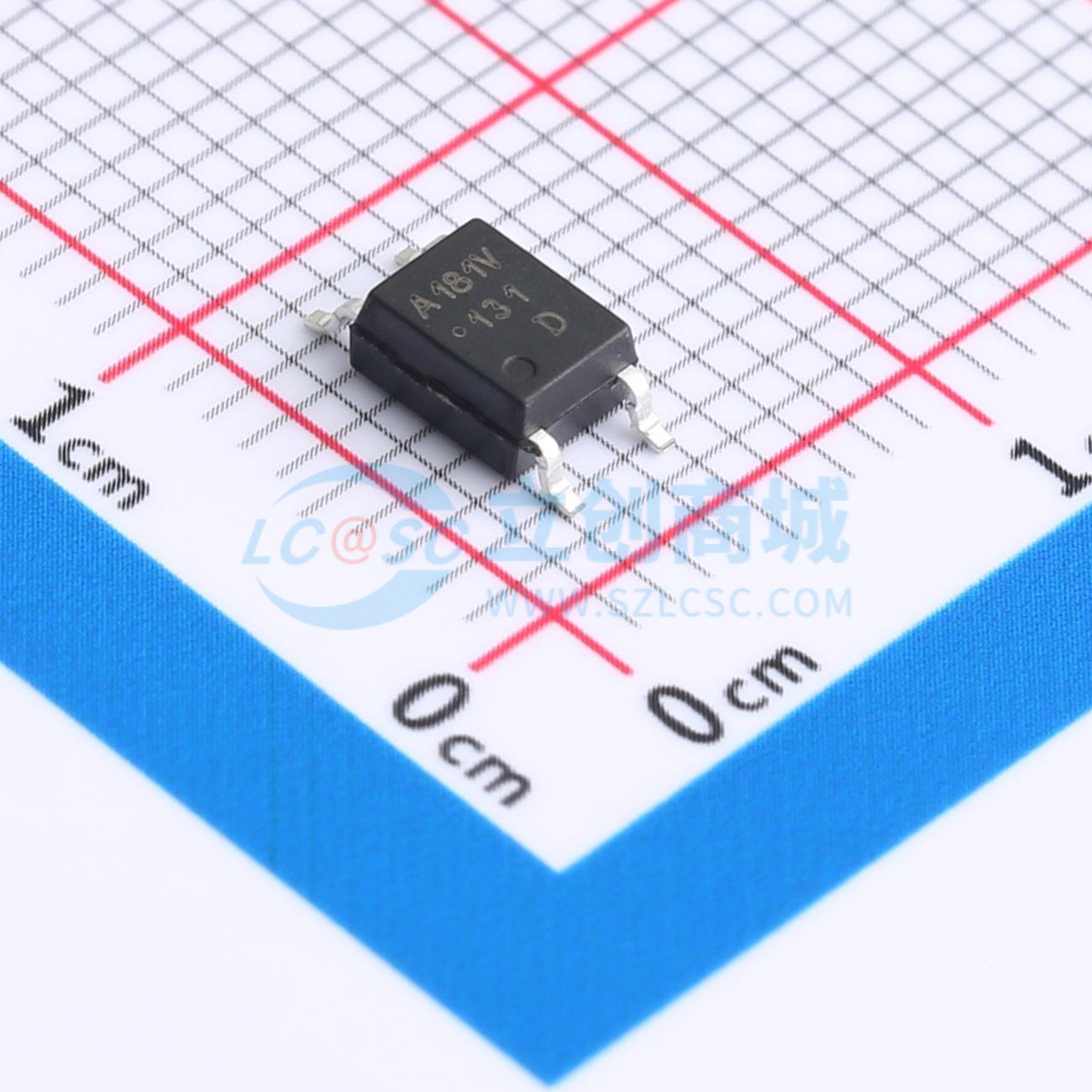

HCPL-181-06DE
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含一个发光二极管，该二极管与光电晶体管光耦合。采用4引脚迷你扁平贴片（SMD）封装，高度为2.0mm。产品尺寸小，可显著节省空间，封装体积比传统DIP类型小30%。输入-输出隔离电压为3750Vrms。响应时间tr典型值为4μs，在输入电流为5mA时，最小电流传输比（CTR）为50%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-181-06DE
- 商品编号
- C17658017
- 商品封装
- Mini-4-FlAt
- 包装方式
- 编带
- 商品毛重
- 0.213333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
