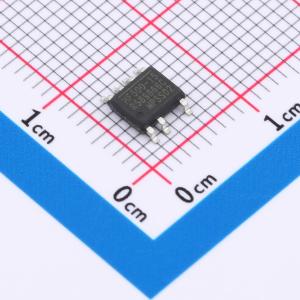

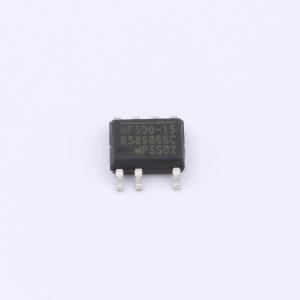

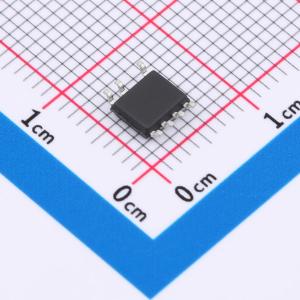

温馨提醒：图片仅供参考，商品以实物为准

HF500GS-15-Z

700V 12.5V~24V

SMT扩展库PCB免费打样

描述: HF500 - 15是一款具有内置斜率补偿的固定频率电流模式稳压器。它将具有高雪崩耐量的700V MOSFET和功能齐全的控制器集成到一颗芯片中，适用于低功率离线反激式开关电源。在中、重载情况下，稳压器以带有频率抖动的固定频率工作，有助于在传导模式下分散能量。在轻载条件下，稳压器冻结峰值电流并将开关频率降低至fOSC(min)，以在轻载时实现出色的效率。在极轻负载下，稳压器进入突发模式以实现低待机功耗。完整的保护功能包括热关断、欠压和过压检测、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）、输入和输出过压保护（OVP）以及过温保护（OTP）。HF500 - 15具备基于定时器的故障检测和过功率补偿功能，以确保过载情况与输入电压无关。HF500 - 15采用SOIC8 - 7B封装。
品牌名称: MPS(芯源)
商品型号: HF500GS-15-Z
商品编号: C17657021
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过载保护(OLP)
	工作温度	-40℃~+125℃@(TJ)
	工作模式	CCM；DCM

商品概述

HF500 - 15是一款具有内置斜率补偿的固定频率电流模式稳压器。它将具有高雪崩耐量的700V MOSFET和功能齐全的控制器集成到一颗芯片中，适用于低功率离线反激式开关电源。在中、重载情况下，稳压器以带有频率抖动的固定频率工作，有助于在传导模式下分散能量。在轻载条件下，稳压器冻结峰值电流并将开关频率降低至fOSC(min)，以在轻载时实现出色的效率。在极轻负载下，稳压器进入突发模式以实现低待机功耗。完整的保护功能包括热关断、欠压和过压检测、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）、输入和输出过压保护（OVP）以及过温保护（OTP）。 HF500 - 15具备基于定时器的故障检测和过功率补偿功能，以确保过载情况与输入电压无关。 HF500 - 15采用SOIC8 - 7B封装。

商品特性

具有高单脉冲雪崩能量的700V/4.5Ω集成MOSFET
内置斜率补偿的固定频率电流模式控制操作
轻载时频率折返至fOSC(min)
用于低待机功耗的突发模式
用于降低EMI特性的频率抖动
过功率补偿
内部高压电流源
带迟滞的VCC欠压锁定（UVLO）
可编程输入欠压/过压保护
带可编程延迟的过载保护（OLP）
TIMER上的锁存关断保护
热关断（带迟滞自动重启）
短路保护（SCP）
可编程软启动

应用领域

家用电器电源
机顶盒
待机和辅助电源
适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12.5V~24V
	开关频率	25kHz
	晶体管耐压	700V
