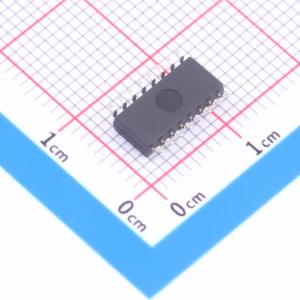

温馨提醒：图片仅供参考，商品以实物为准

TLP292-4(V4LGB,E

品牌名称: TOSHIBA(东芝)
商品型号: TLP292-4(V4LGB,E
商品编号: C17655860
商品封装: SOIC-16-4.6mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	300mV@2.4mA,8mA
	上升时间(tr)	2us
	下降时间	3us
	工作温度	-55℃~+125℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	600%

商品概述

TLP292-4由与两个反并联连接的红外发光二极管光耦合的光电晶体管组成，可由交流输入电流直接驱动。TLP292-4采用非常小巧轻薄的SO16封装。由于TLP292-4保证了较宽的工作温度范围（Ta = -55至125 ℃）和较高的隔离电压（3750 Vrms），因此适用于可编程控制器等高密度表面贴装应用。

商品特性

集电极-发射极电压：80 V（最小值）
电流传输比：50%（最小值），GB等级：100%（最小值）
隔离电压：3750 Vrms（最小值）
工作温度范围：-55至125 ℃
安全标准：UL认证：UL 1577，文件编号E67349
cUL认证：CSA组件验收服务编号5A，文件编号E67349
CQC认证：GB4943.1、GB8898
VDE认证：EN 60747-5-5、EN 62368-1

应用领域

可编程控制器
开关电源
单工/多路数据传输

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	-
	输出类型	光电三极管
	正向压降(Vf)	1.25V
	输出电流	50mA
	隔离电压(Vrms)	3.75kV
	负载电压	80V
