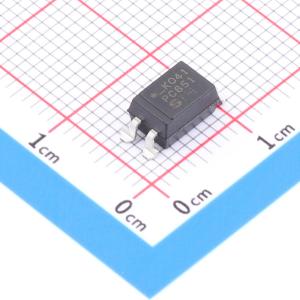

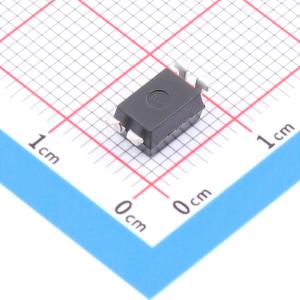

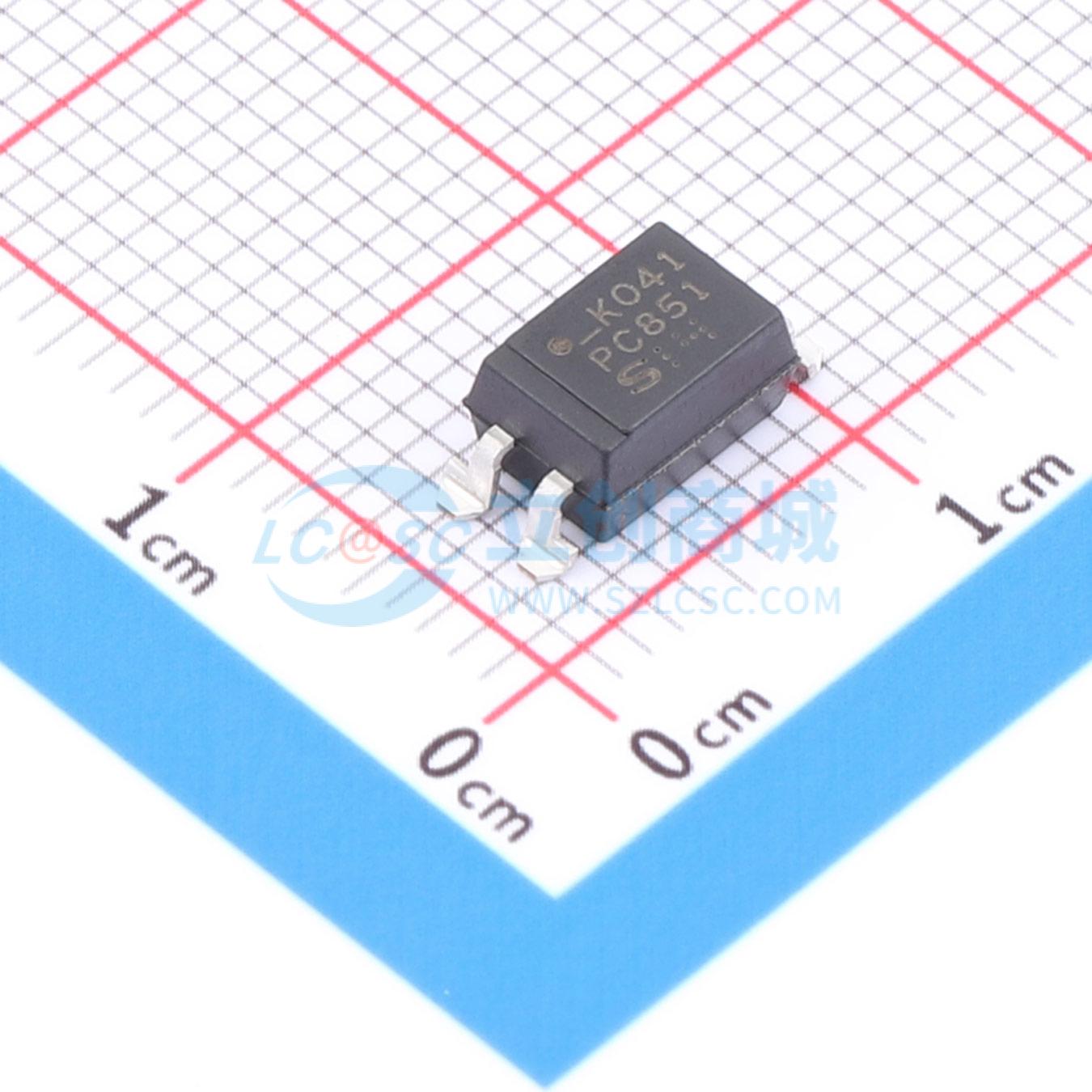

PC851XNNIP1H
PC851XNNIP1H
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个与光电晶体管光耦合的红外发射二极管。采用4引脚双列直插封装，也有表面贴装鸥翼引脚形式可选。输入-输出隔离电压（rms）为5.0 kV。集电极-发射极电压为350V。
- 品牌名称
- SHARP(夏普)
- 商品型号
- PC851XNNIP1H
- 商品编号
- C17654061
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 10us | |
| 下降时间 | 12us | |
| 工作温度 | -25℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
PC851XNNSZ1H系列包含一个与光电晶体管光耦合的红外发光二极管（IRED）。 它采用4引脚双列直插式封装（DIP），也提供表面贴装鸥翼引脚形式的选项。 输入 - 输出隔离电压（有效值）为5.0 kV。 集电极 - 发射极电压为350V。
商品特性
- 4引脚双列直插式封装（DIP）
- 双传输模塑封装（非常适合波峰焊）
- 高集电极 - 发射极电压（VCEO：350V）
- 输入与输出之间的高隔离电压（Viso（有效值）：5.0 kV）
- 无铅且符合RoHS指令
应用领域
- 电话线接口/隔离
- 电源电路接口
- 固态继电器（SSRs）、直流电机控制器
