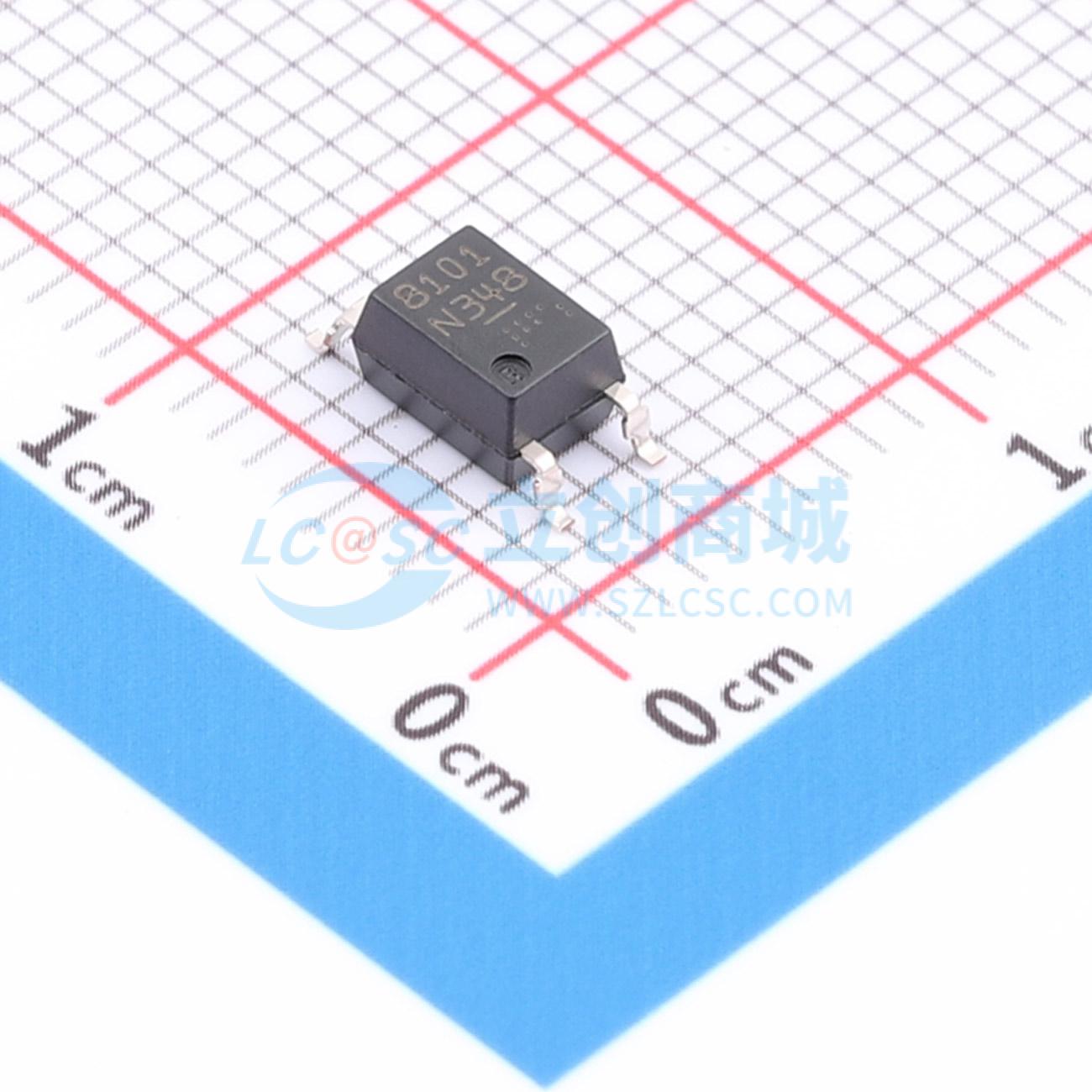

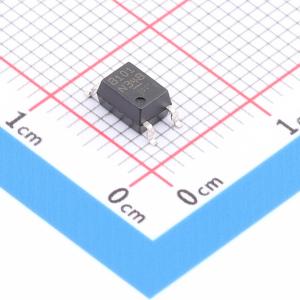

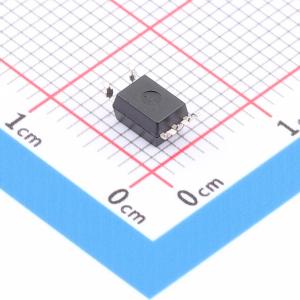

PS8101-AX
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合隔离器，在发光二极管（输入侧）包含一个AlGaAs LED，在输出侧的一个芯片上包含一个PIN光电二极管和一个高速放大器晶体管。这是一种用于高密度应用的塑料SOP（小外形封装）类型。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS8101-AX
- 商品编号
- C17653195
- 商品封装
- SOIC-5-175mil
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.7V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | 800ns | |
| 下降时间 | 1.2us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 15% | |
| 电流传输比(CTR)最大值/饱和值 | 35% | |
| 总功耗(Pd) | 100mW | |
| 正向电流(If) | 25mA |
商品概述
PS8101是一款光耦合隔离器，在发光二极管（输入侧）包含一个铝镓砷（AlGaAs）LED，在输出侧的单芯片上集成了一个PIN光电二极管和一个高速放大晶体管。 这是一款适用于高密度应用的塑料小外形封装（SOP）类型产品。
商品特性
- 高共模瞬态抗扰度（CMH、CML = ±15 kV/μs 最小值）
- 小封装（SO - 5）
- 高电源电压 VCC = 35 V
- 高隔离电压（BV = 3750 Vr.m.s.）
- 高速响应（tPHL = 0.8 μs 最大值，tPLH = 1.2 μs 最大值）
- 无铅产品
- 安全标准：UL认证：UL1577，单一保护；CSA认证：CAN/CSA - C22.2 No. 62368 - 1，基本绝缘；VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- 计算机及周边设备制造商
- 通用逆变器
- 替代继电器和脉冲变压器
- 电源
