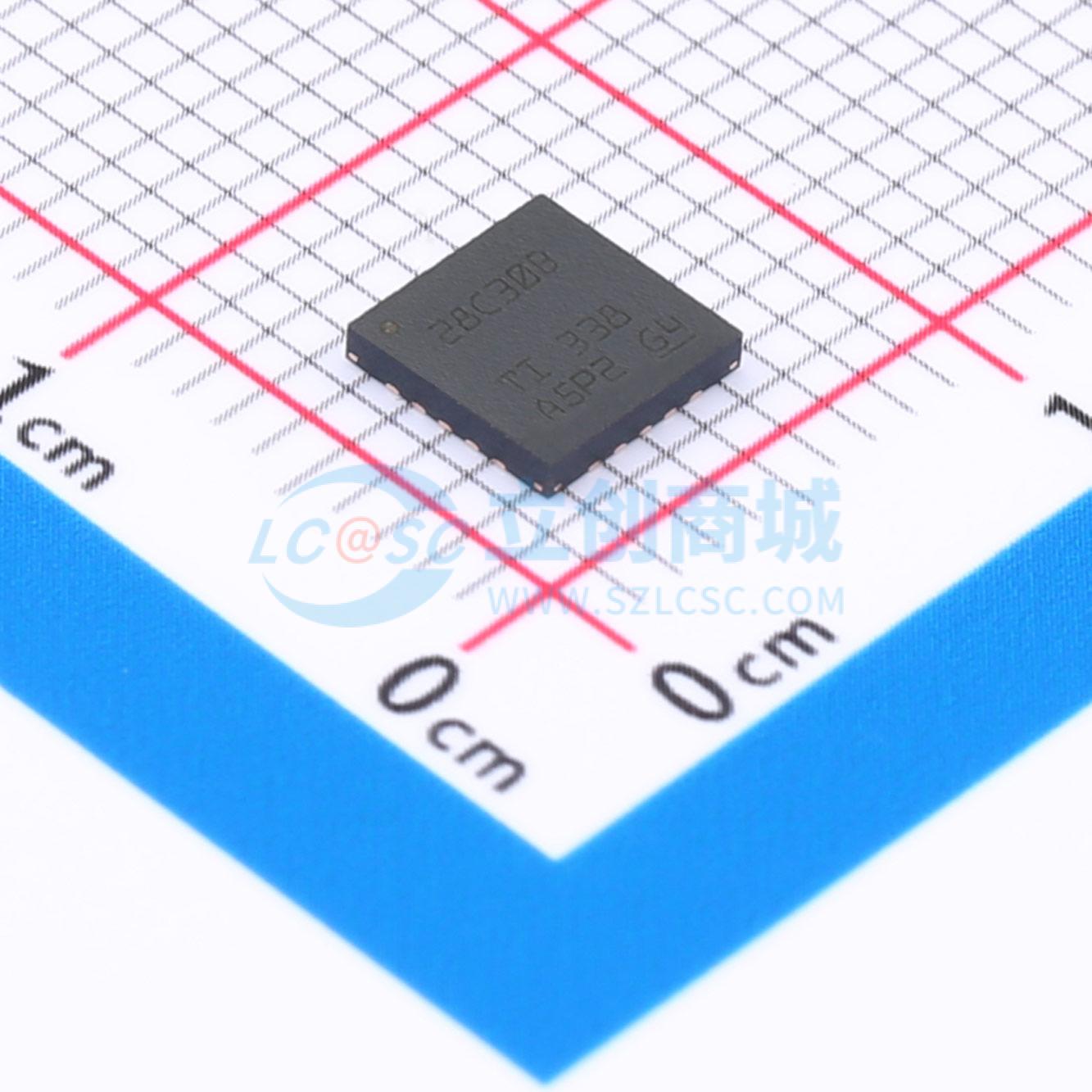

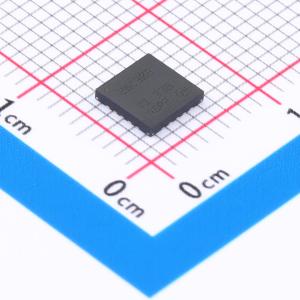

TPS281C30BRGWR
TPS281C30BRGWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS281C30 可耐受 60V 电压、30mΩ、6A 单通道高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS281C30BRGWR
- 商品编号
- C17651020
- 商品封装
- VQFN-20(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~48V | |
| 导通电阻 | 29mΩ | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 宽工作电压范围：6 V 至 36 V
- 禁用时的直流耐压为64 V
- 低导通电阻：典型值30 mΩ，最大55 mΩ
- 通过可调电流限制提高系统级可靠性
- 版本A：1 A至5 A（固定0.5 A）
- 版本B：2 A至10 A（固定0.5 A）
- 标准感应模式下1 A时精确的电流感应±4%
- 高精度感应模式下6 mA时±12.5%
- 集成电感放电钳位>65
- 低待机电流<0.5 μA
- 低静态电流（Iq）<1.5 mA
- 功能安全能力
- 工作结温：-40至125°C
- 输入控制：兼容1.8 V、3.3 V和5 V逻辑
- 集成故障感应电压缩放以保护ADC
- 关断状态下的开路检测
- 热关断和摆动检测
- 14引脚增强散热TSSOP封装
- 20引脚增强散热QFN封装
应用领域
- 数字输出模块
- 安全转矩关闭（STO）
- 保持制动器
- 一般的阻性、感性及容性负载
