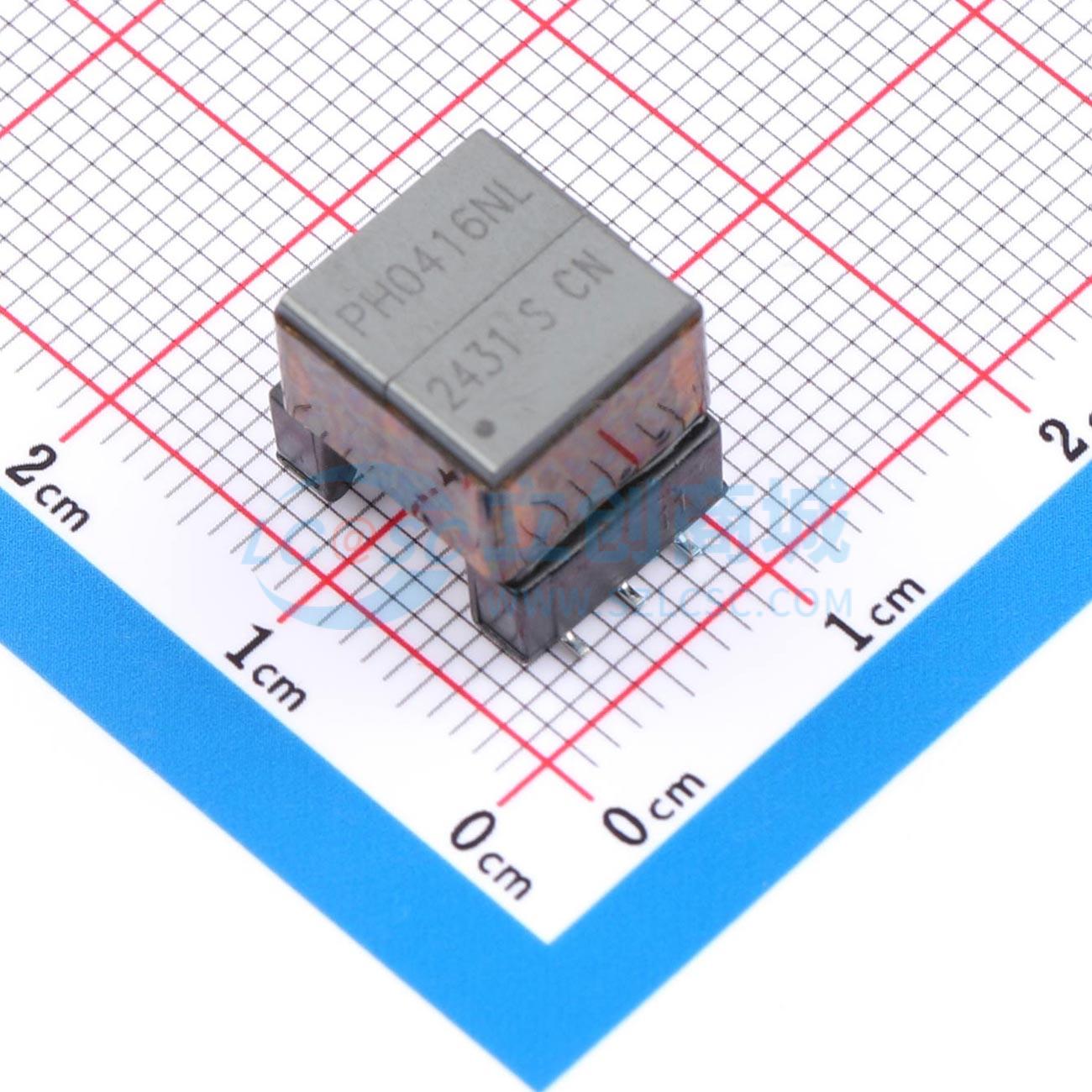

PH0416NLT

高隔离功率变压器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：适用于博通ACPL 32JT和ACPL 302J IGBT栅极驱动器。紧凑且具有成本效益的工业设计。PH9363NL:基本绝缘,爬电距离2.8mm。PH9496NL:基本绝缘,爬电距离6.2mm。PH0416NL:加强绝缘,爬电距离8.3mm。PM2277NLT:基本绝缘,爬电距离8.2mm;1OG振动
品牌名称: PULSE(普思)
商品型号: PH0416NLT
商品编号: C17650903
商品封装: SMD
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

这是一款高隔离功率变压器，采用成型磁芯平台贴片式封装。它是反激式转换器变压器，专为博通ACPL - 32JT和ACPL - 302J IGBT栅极驱动器设计，具有紧凑且经济高效的工业设计。其中，PH9363NL为基本绝缘，爬电距离2.8mm；PH9496NL为基本绝缘，爬电距离6.2mm；PH0416NL为加强绝缘，爬电距离8.3mm；PM2277NLT为基本绝缘，爬电距离8.2mm，可承受10G振动。工作温度范围为 - 40°C至 + 125°C，在25°C下有相关电气规格。这些变压器经博通认证，可从8V - 18V电源提供隔离的18V IGBT驱动电压。额定初级电流基于220mT的峰值磁通密度，PM2277为汽车级产品。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电源变压器
	匝数比	1:2
	初级电压	8~18V
	一次绕组	单路

	属性	参数值
	二次绕组	单路
	隔离电压(Vrms)	5kV
	电感	43uH
	漏感	2uH
