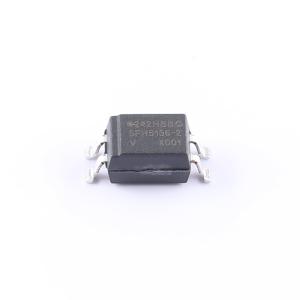

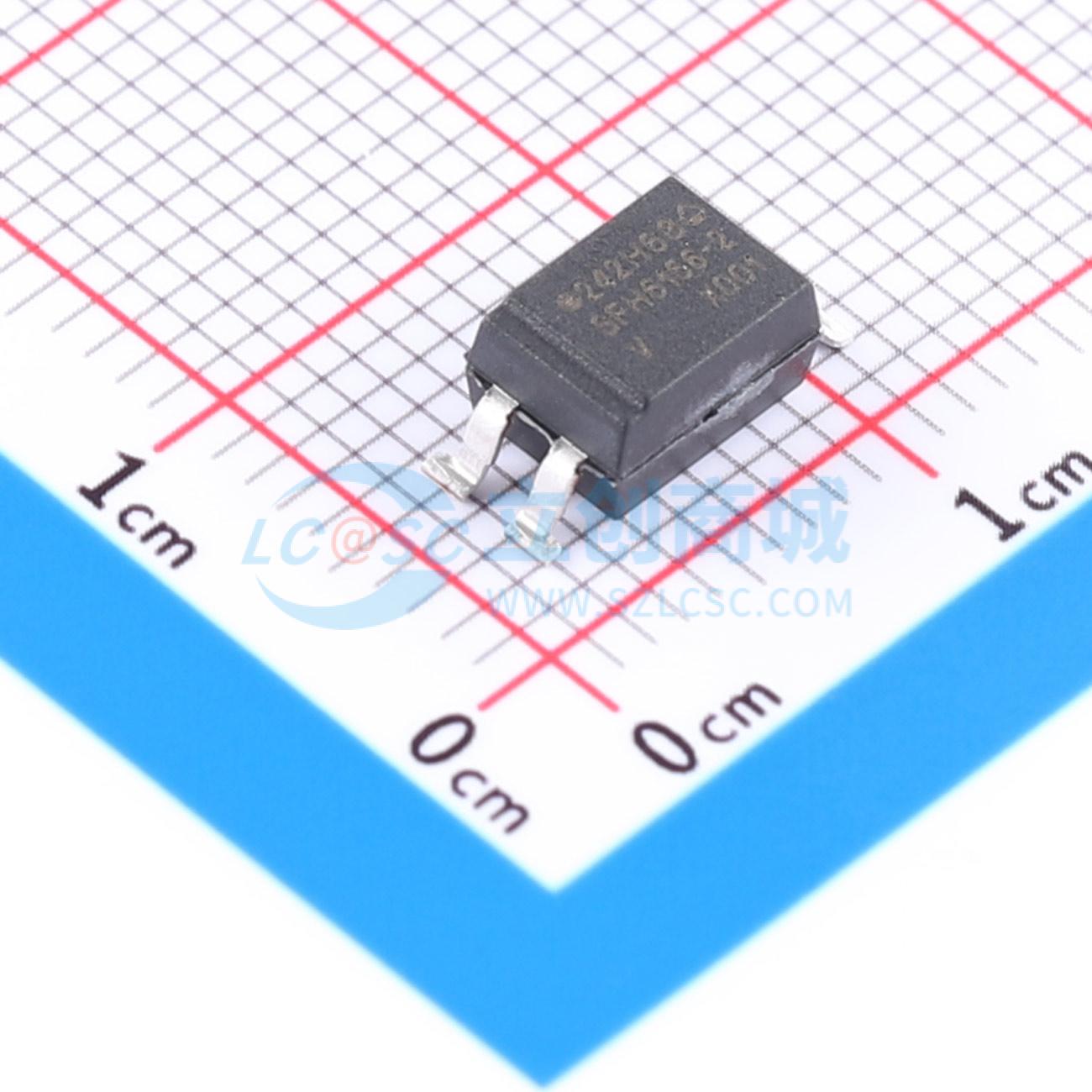

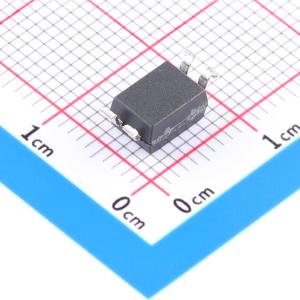

SFH6156-2X001
光耦合器具有多种传输比、低耦合电容和高隔离电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6156-2X001
- 商品编号
- C17649560
- 商品封装
- SMD-4P
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 63% | |
| 电流传输比(CTR)最大值/饱和值 | 125% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
SFH6156具有多种传输比、低耦合电容和高隔离电压的特点。该耦合器采用GaAs红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并封装在塑料SMD封装中。 该耦合器件用于两个电气隔离电路之间的信号传输。
商品特性
- 正向电流下CTR线性度优异
- 隔离测试电压5300 VRMS
- 开关速度快
- CTR衰减低
- 耦合电容低
应用领域
- 开关模式电源
- 电信
- 电池供电设备
