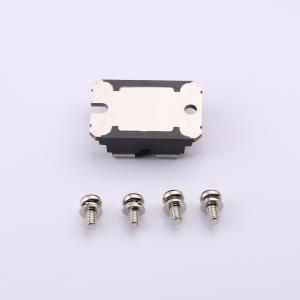

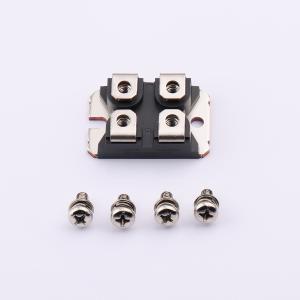

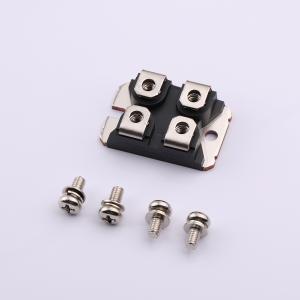

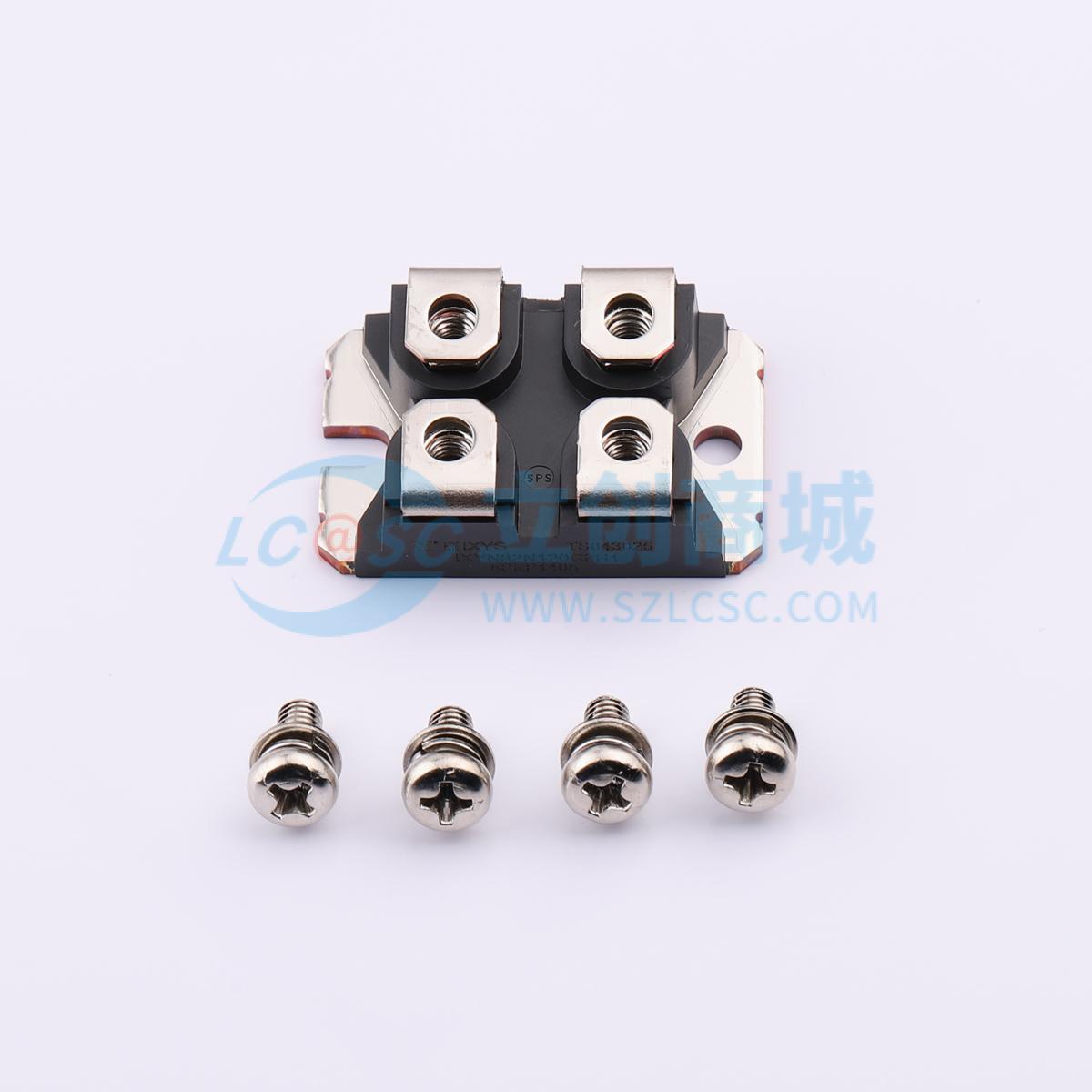

温馨提醒：图片仅供参考，商品以实物为准
IXYN82N120C3H1
高速IGBT，适用于20 - 50 kHz开关，低开关损耗，方形RBSOA，内置反并联超快二极管，高电流处理能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYN82N120C3H1
- 商品编号
- C17649197
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 43.536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 500W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 105A | |
| 集电极脉冲电流(Icm) | 320A | |
| 集射极饱和电压(VCE(sat)) | 3.2V | |
| 栅极阈值电压(Vge(th)) | 3.2V@15V,82A | |
| 栅极电荷量(Qg) | 215nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.06nF | |
| 输出电容(Coes) | 285pF | |
| 反向传输电容(Cres) | 110pF | |
| 开启延迟时间(Td(on)) | 29ns | |
| 关断延迟时间(Td(off)) | 280ns | |
| 导通损耗(Eon) | 4.95mJ | |
| 关断损耗(Eoff) | 2.78mJ | |
| 反向恢复时间(Trr) | 420ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 针对低开关损耗进行优化
- 方形反向偏置安全工作区（RBSOA）
- 隔离电压2500V~
- 反并联超快二极管
- 集电极 - 发射极饱和电压（Vce(sat)）具有正温度系数
- 高电流处理能力
- 国际标准封装
- 高功率密度
- 低栅极驱动要求
应用领域
- 高频功率逆变器
- 不间断电源（UPS）
- 电机驱动器
- 开关电源（SMPS）
- 功率因数校正（PFC）电路
- 电池充电器
- 焊接机
- 灯镇流器
