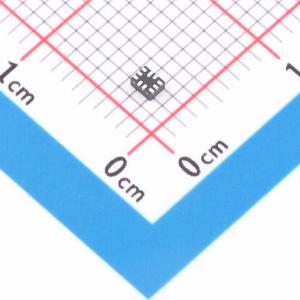

MP5610GQG-Z

SMT扩展库PCB免费打样

描述: 是一款用于小尺寸 LCD 面板偏置电源的双输出转换器，输入电压为 2.7V-5.5V。它采用峰值电流模式调节正输出电压，并使用负电荷泵提供负输出电压。负电荷泵直接从正转换器开关节点获取功率，可节省功率损耗。通过匹配内部 MOSFET 导通电阻值，在正负输出之间提供良好的电压跟踪。完全集成的同步整流提高了总效率并减少了 PCB 空间需求。
品牌名称: MPS(芯源)
商品型号: MP5610GQG-Z
商品编号: C17648979
商品封装: QFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

参数完善中

商品概述

MP5610 是一款双输出转换器，输入电压范围为 2.7V 至 5.5V，适用于小尺寸 LCD 面板偏置电源。它采用峰值电流模式来调节正输出电压，并使用负电荷泵提供负输出电压。MP5610 具有出色的效率表现，因为负电荷泵直接从正转换器开关节点获取电源，可大幅降低功率损耗。此外，通过精确匹配内部 MOSFET 的导通电阻值，MP5610 能实现正、负输出之间良好的电压跟踪。完全集成的同步整流功能提高了整体效率，并减少了 PCB 空间需求。 MP5610 具有可编程输出、固定 1.2MHz 开关频率和丰富的保护模式，如输入 - 输出断开保护、逐周期电流限制保护、热关断保护、输出过压保护和输出欠压保护。 MP5610 采用微型 QFN - 10（1.4mmx1.8mm）封装。

商品特性

输入电压范围：2.7V 至 5.5V
每个输出的最大输出电流为 50mA
可编程输出电压高达 5.8V
升压转换器的线性调整率为 0.5%
升压转换器的负载调整率为 0.5%
双路输出间的电压跟踪精度为 1%
反馈电压为 600mV，精度为±1%
软启动时间为 270us
输入直流电流限制保护
输出过压保护
输出欠压保护
输入欠压锁定（UVLO）保护
过温保护
采用 QFN - 10（1.4mmx1.8mm）封装

应用领域

功能手机和智能手机
小尺寸 LCD 显示屏
