- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

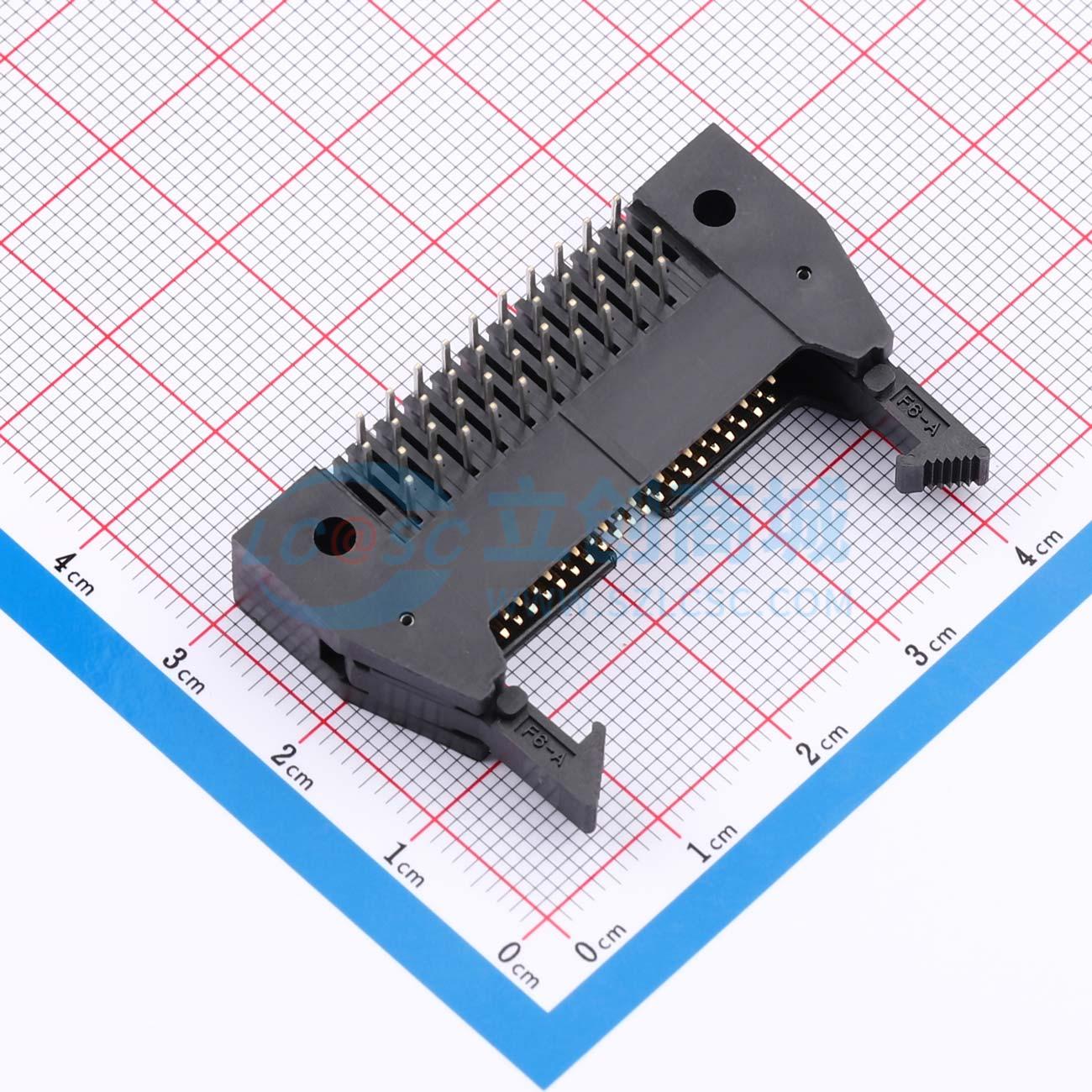

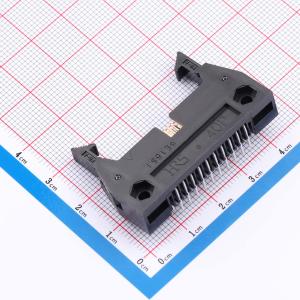

HIF6-40PA-1.27DS(71)
2x20P 间距:1.27mm 弯插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HRS(广濑)
- 商品型号
- HIF6-40PA-1.27DS(71)
- 商品编号
- C17648635
- 商品封装
- 弯插
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x20P | |
| 间距 | 1.27mm | |
| 安装方式 | 弯插 | |
| 总PIN数 | 40P | |
| 排数 | 2 | |
| 每排PIN数 | 20 | |
| 行距 | 2.54mm |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 500mA | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | PBT | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
商品特性
- 连接方式有板对板型和绝缘位移型。
- 由于采用了1.27mm间距的扁平电缆，HIF2E、HIF3B和HIF5可以相互组合。
- 适用电缆为(UL2651) 28 AWG扁平电缆（7芯：0.127mm，外护套直径：0.8 ~ 1.0mm）。
- 防误插导向装置可防止误插。
