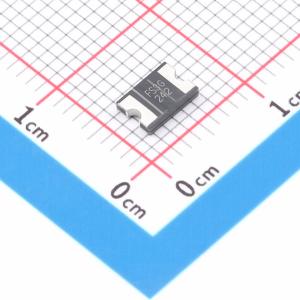

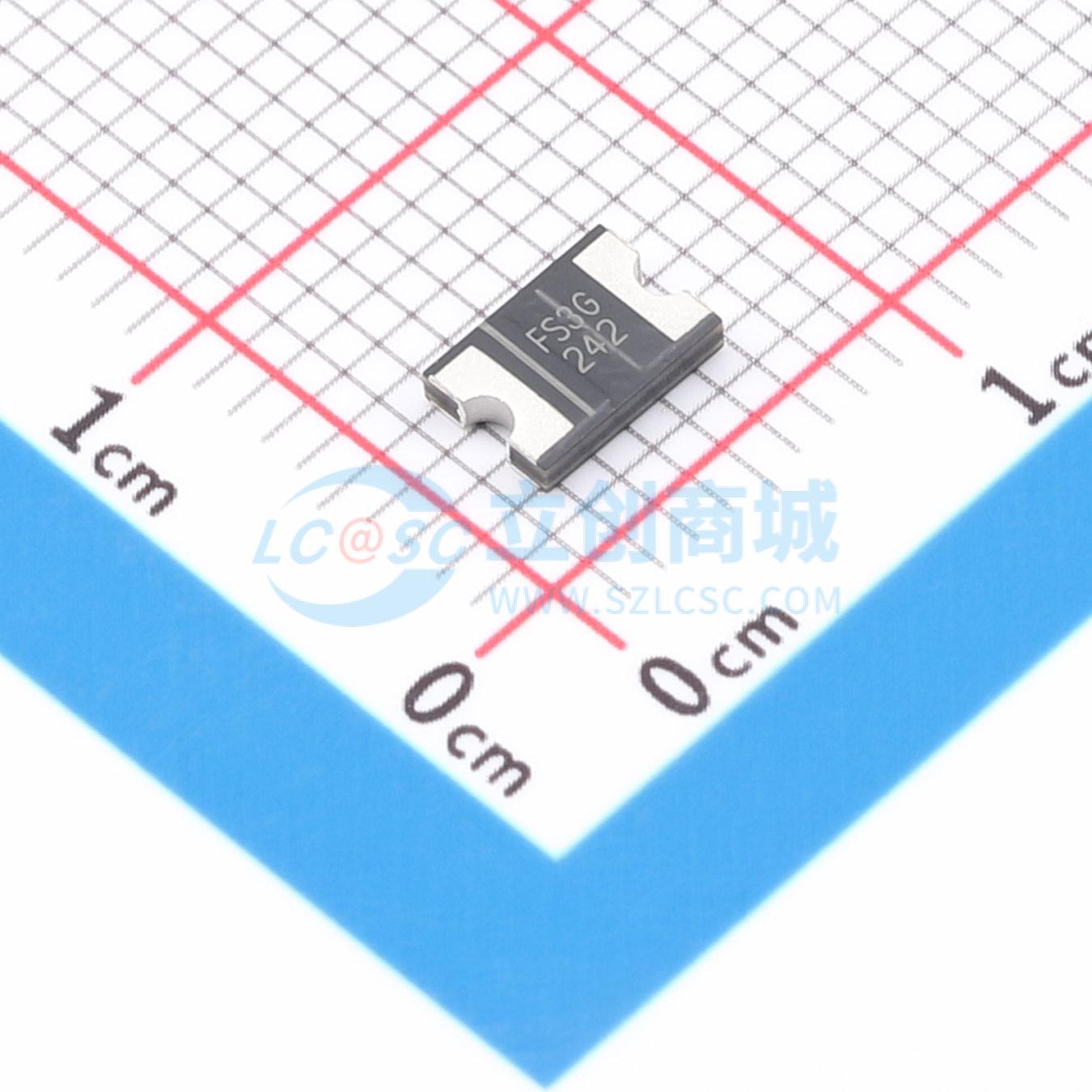

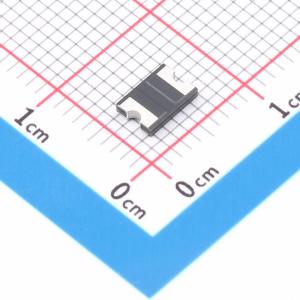

CD214B-FS3G
快速响应整流芯片二极管，符合RoHS标准，低功耗、高效率、高频整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- BOURNS
- 商品型号
- CD214B-FS3G
- 商品编号
- C17648063
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | - | |
| 耗散功率(Pd) | - | |
| 整流电流 | 3A | |
| 直流反向耐压(Vr) | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@3A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 5uA@400V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -65℃~+175℃ |
商品概述
便携式通信、计算和视频设备制造商对半导体行业提出挑战，要求开发越来越小的电子元件。Bourns提供玻璃钝化整流器，用于整流应用，采用与DO - 214AA（SMB）尺寸兼容的紧凑型芯片封装。玻璃钝化整流二极管提供3A的正向电流，重复峰值反向电压可选200V至800V。
商品特性
- 符合RoHS标准
- 薄型设计
- 低功率损耗，高效率
- UL 94V - 0等级
应用领域
开关模式电源、便携式设备电池、高频整流、DC/DC转换器、电信
