温馨提醒：图片仅供参考，商品以实物为准

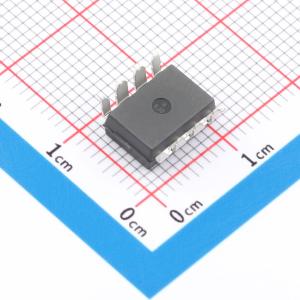

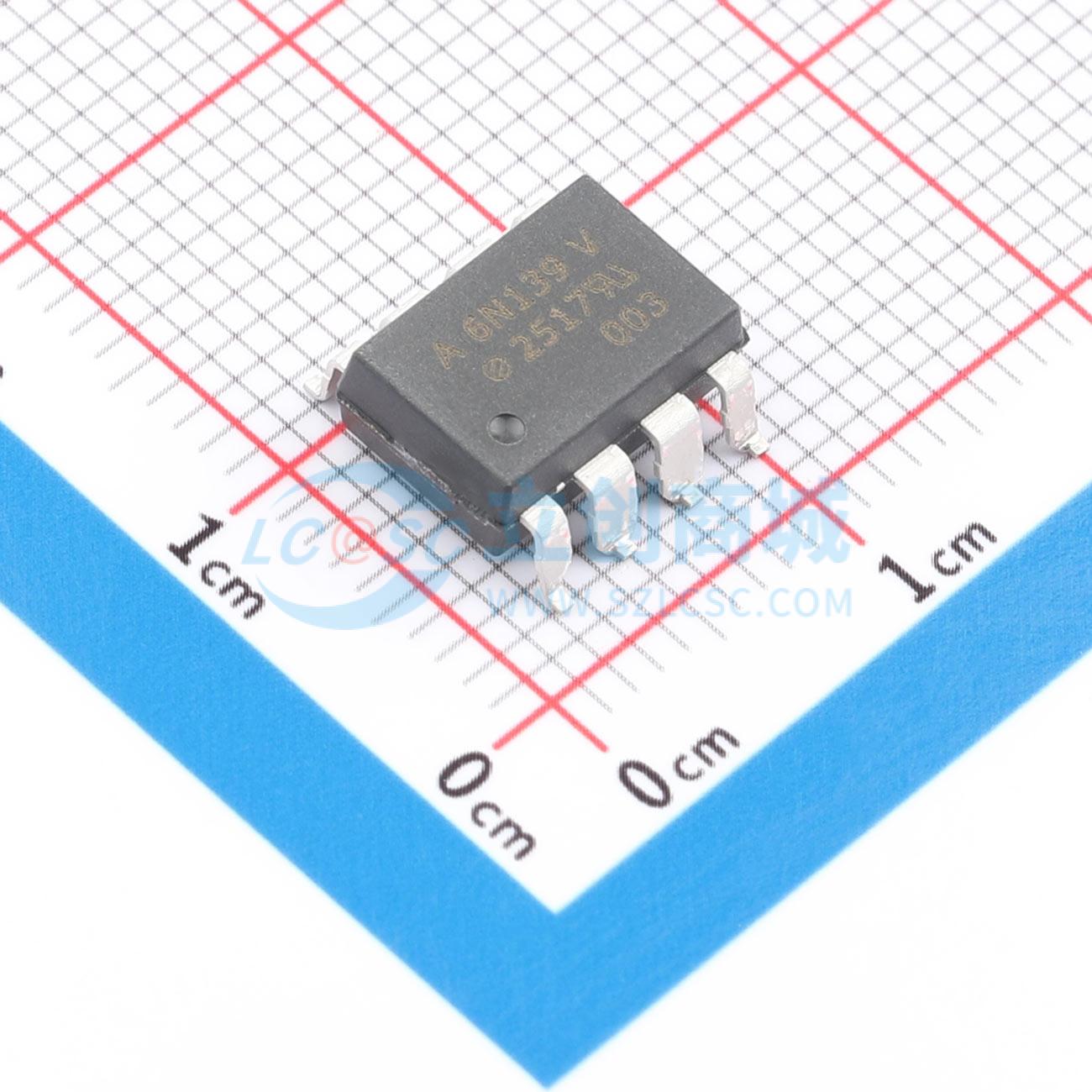

6N139-560E
低输入电流、高增益光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- 6N139-560E
- 商品编号
- C17647926
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 带基极的达林顿晶体管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 400% | |
| 电流传输比(CTR)最大值/饱和值 | 5000% | |
| 总功耗(Pd) | 135mW | |
| 正向电流(If) | 12mA | |
| 功能特性 | - |
应用领域
- 地线隔离大多数逻辑系列：TTL/TTL, CMOS/TTL, CMOS/CMOS, LSTTL/TTL, CMOS/LSTTL
- 低输入电流线路接收器
- 高电压绝缘 (HCNW139/138)
- EIA RS-232C 线路接收器
- 电话振铃检测器
- 117 Vac 线路电压状态指示器：低输入功率损耗
- 低功耗系统：地线隔离
