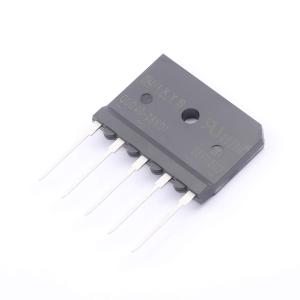

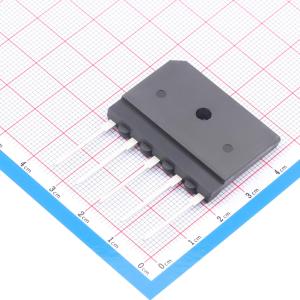

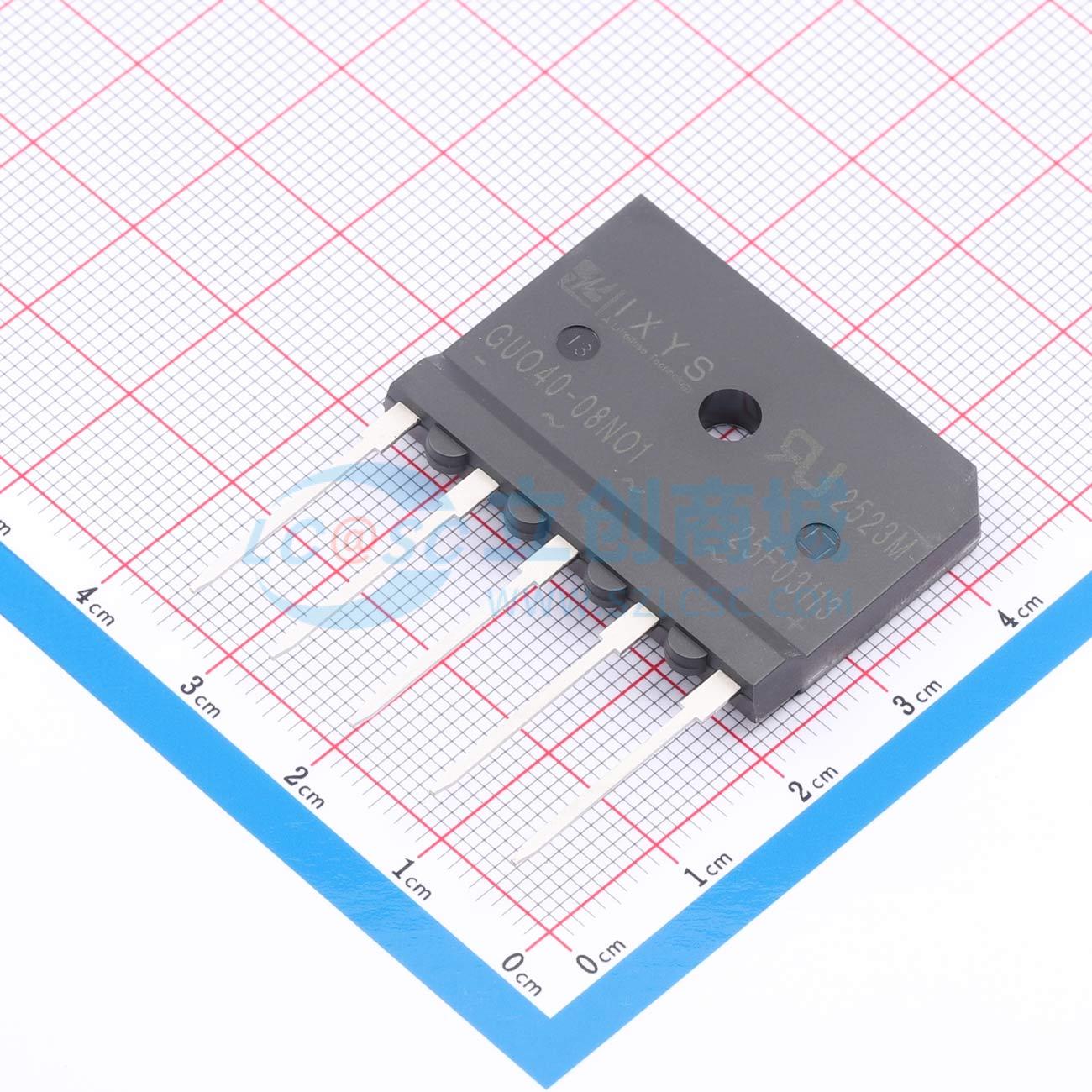

GUO40-08NO1
800V 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低正向压降。 平面钝化芯片。 易于用一个螺丝安装。 节省空间和重量。 隔离电压：2500 V。 行业标准外形。应用：直流电源设备的电源。 PWM逆变器的输入整流器
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- GUO40-08NO1
- 商品编号
- C17646922
- 商品封装
- GUFP
- 包装方式
- 管装
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 1.28V@30A | |
| 直流反向耐压 (Vr) | 800V | |
| 整流电流 | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 40uA@800V | |
| 非重复峰值浪涌电流 (Ifsm) | 400A | |
| 工作结温范围 | -40℃~+175℃@(Tj) | |
| 类型 | 三相整流 |
商品特性
- 正向压降低
- 平面钝化芯片
- 易于用一颗螺丝安装
- 节省空间和重量
- 隔离电压：2500V
- 行业标准外形
- 符合RoHS标准
- 环氧树脂符合UL 94V - 0标准
- 用于PCB安装的焊接引脚
- 基板：塑料包覆式引脚
- 减轻重量
应用领域
- 直流电源设备的电源
- PWM逆变器的输入整流器
- 电池直流电源
- 直流电机的励磁电源
