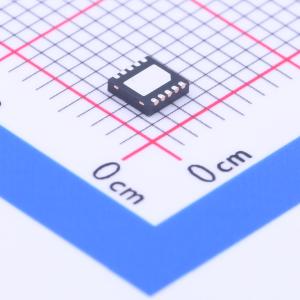

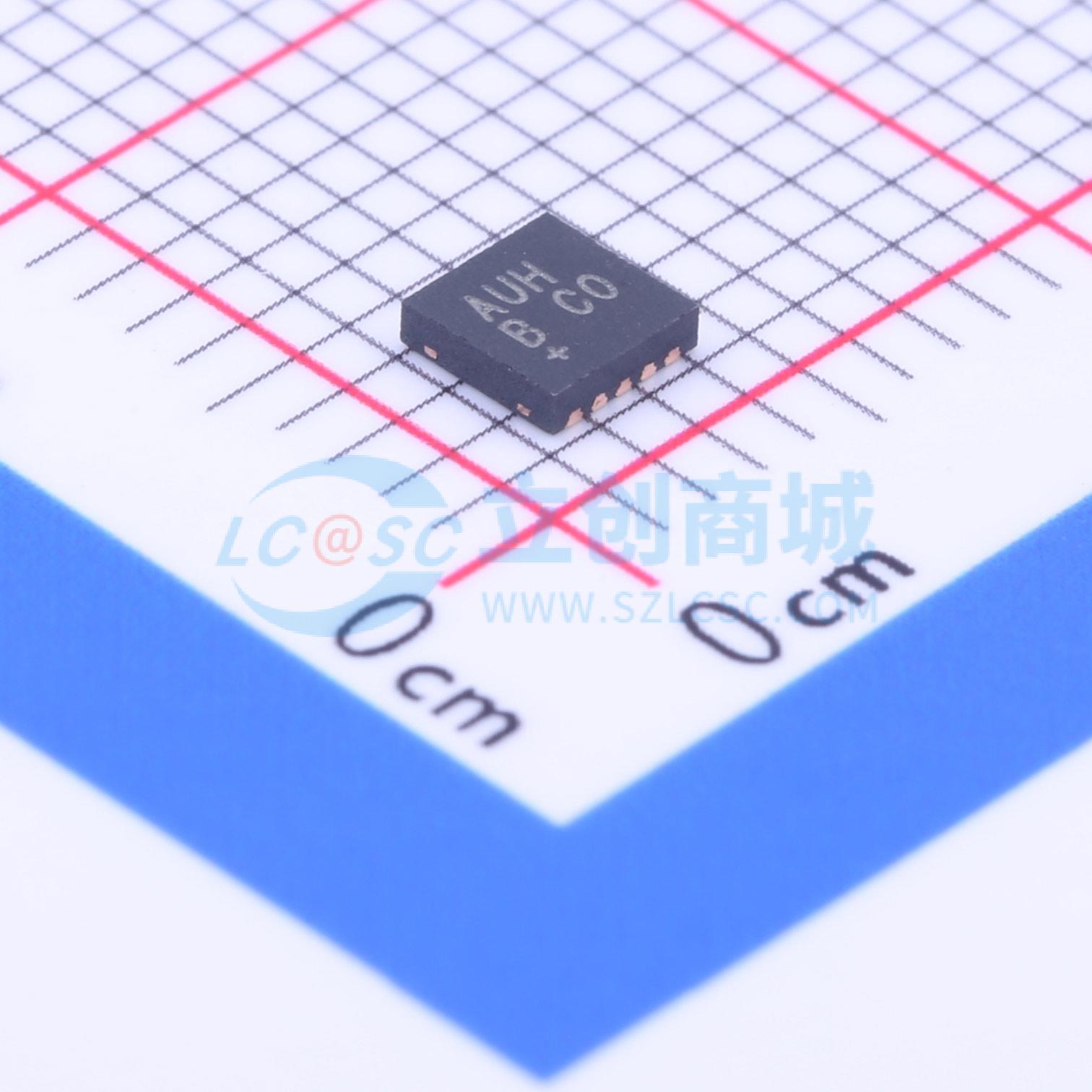

温馨提醒：图片仅供参考，商品以实物为准

MAX8815AETB+T

1A、97% 效率、30uA 静态电流升压转换器带真实关断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A、97%效率、30μA静态电流、升压转换器，具有真关断、效率最高的1A输出boost转换器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8815AETB+T
商品编号: C176350
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

MAx8815A DC-DC升压转换器是一款高效率、低静态电流、具有True Shutdown和浪涌电流限制功能的同步升压转换器。MAx8815A可以从2节NiMH/NiCd电池或单节Li+/锂聚合物电池产生3.3V至5V之间的任意输出电压。

MAx8815A使用两种工作模式。第一种工作模式（正常模式）仅使用30µA（典型值）的静态电流，并允许转换器仅在无负载和轻负载时按需切换。在中等和重负载下（通常高于90mA），MAx8815A使用固定频率脉冲宽度调制（PWM）技术。这种模式可以在轻负载下实现最大效率。第二种工作模式是固定频率强制脉冲宽度调制（FPWM）模式，无论负载如何，转换器都以固定频率切换。这种模式可以简化噪声滤波并降低输出纹波。

MAx8815A预设了2.5A的电流限制，当输出设置为5V时，允许在1.8V输入下提供500mA负载，在2.5V输入下提供1A负载。其特性包括软启动，可限制启动期间的浪涌电流，True Shutdown以及内部补偿。MAx8815A采用紧凑的10引脚、3mm x 3mm TDFN封装。

MAx8815A评估套件可以帮助缩短系统设计所需的时间。

应用领域

数字信号控制器和DVC
微处理器/数字信号处理器内核电源
手机、PDA、便携式媒体播放器
便携手持设备
PCMCIA卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.2V~5.5V
	输出电压	3.3V~5V
	输出电流	1A
	开关频率	2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
