MAX1932ETC+

数控、0.5%精度、更安全的APD偏置电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该产品可产生低噪声、高电压输出，为光接收器中的雪崩光电二极管（APD）提供偏置。通过恒频脉宽调制（PWM）升压拓扑结构与独特架构相结合，实现极低的输出纹波和噪声。该架构在反馈回路中使用可选的 RC 或 LC 后置滤波器来维持稳压。精密基准和误差放大器可保持 0.5% 的输出电压精度
品牌名称: ADI(亚德诺)/MAXIM(美信)

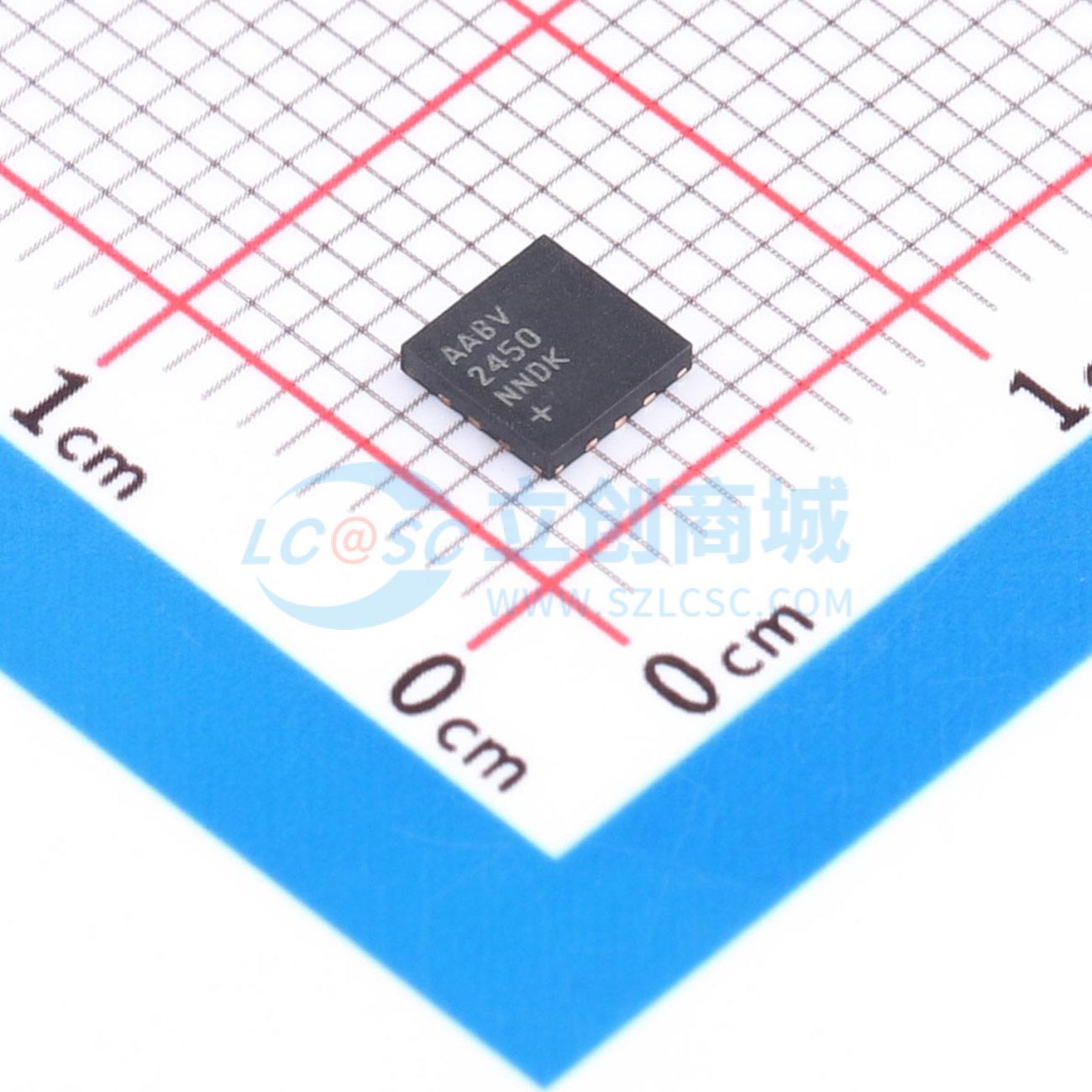

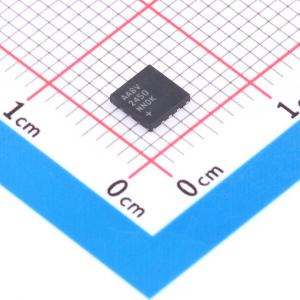

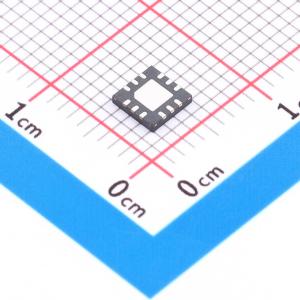

商品型号: MAX1932ETC+
商品编号: C17642132
商品封装: TQFN-12(4x4)
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

MAX1932可产生低噪声、高电压输出，为光接收器中的雪崩光电二极管（APD）提供偏置。通过恒定频率、脉宽调制（PWM）升压拓扑结构，结合独特架构，在反馈环路内采用可选的RC或LC后置滤波器维持稳压，可实现极低的输出纹波和噪声。精密基准源和误差放大器可确保输出电压精度达到0.5%。 MAX1932在提供最佳偏置的同时，可保护昂贵的APD免受不利工作条件的影响。传统升压转换器通过测量开关电流来实现保护，而MAX1932集成了精确的高端电流限制功能，可在雪崩条件下保护APD。电流限制标志可指示雪崩击穿的精确点，便于校准APD工作点。MAX1932控制方案可防止输出过冲和下冲，确保APD安全工作且不丢失数据。可通过外部电阻、内部8位DAC、外部DAC或其他电压源精确设置输出电压。输出范围和偏移可通过外部电阻独立设置。这可优化DAC分辨率的利用率，适用于可能需要有限输出电压范围的应用，如4.5V至15V、4.5V至45V、20V至60V或40V至90V。

商品特性

独特架构可实现出色的精度，提升系统性能
输出精度达0.5%
低纹波输出（<1mV）
保护功能确保安全运行
精确的高端电流限制
雪崩指示标志
输出电压灵活性高，适用于多种应用和设计方法
输出电压范围为4.5V至90V
可通过8位SPI兼容内部DAC、外部DAC或外部电阻设置输出电压
电路占用空间小，可减小设备尺寸
采用12引脚、4mm x 4mm薄型QFN封装
电路高度<2mm
输入电压范围为常见的2.7V至5.5V

应用领域

光接收器和模块
光纤网络设备
电信设备
激光测距仪PIN二极管偏置电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	4.5V~90V
	开关频率	240kHz~360kHz

	属性	参数值
	工作温度	-40℃~+85℃
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	外置
	输出类型	可调
