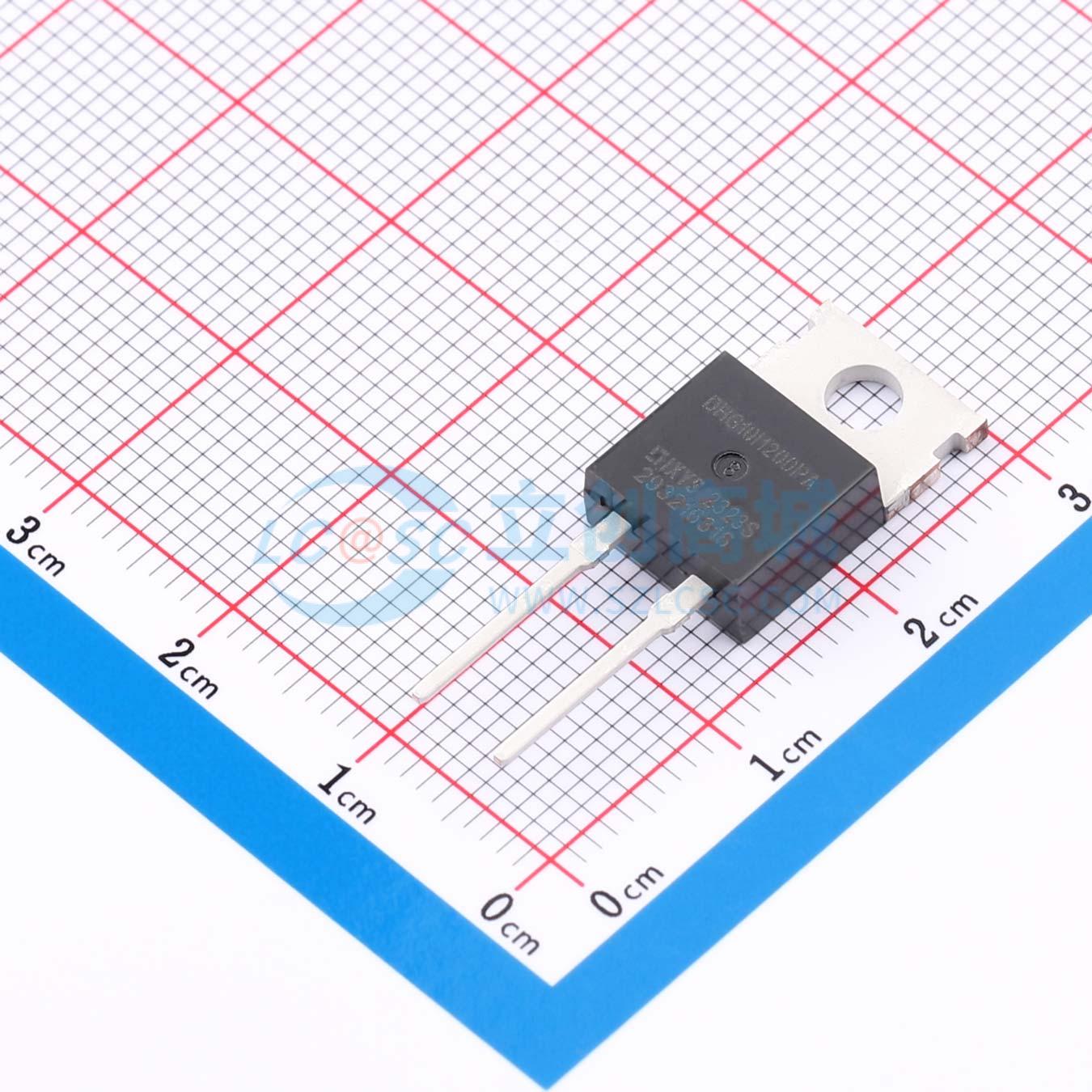

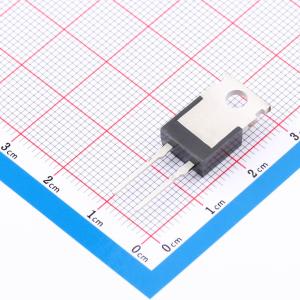

温馨提醒：图片仅供参考，商品以实物为准
DHG10I1200PA
1.2kV 10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：平面钝化芯片。 极低的泄漏电流。 极短的恢复时间。 改善的热性能。 非常低的反向恢复电流值。 非常软的恢复特性。应用：高频开关设备的反并联二极管。 抗饱和二极管
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DHG10I1200PA
- 商品编号
- C17642037
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | 85W | |
| 整流电流 | 10A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 2.22V@10A | |
| 非重复峰值浪涌电流 (Ifsm) | 60A | |
| 反向电流(Ir) | 15uA@1200V | |
| 反向恢复时间(Trr) | 200ns | |
| 工作结温范围 | -55℃~+150℃ |
商品概述
D代表二极管，H代表快速恢复二极管，G代表极快速，10代表电流额定值（单位：A），I代表单二极管，1200代表反向电压（单位：V），PA代表TO - 220AC（2）
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改善的热性能
- 极低的反向峰值电流值
- 非常软的恢复特性
- 雪崩电压额定，确保可靠运行
- 软反向恢复，降低电磁干扰/射频干扰
- 低反向峰值电流可减少：
- 二极管内的功率损耗
- 换向开关的导通损耗
应用领域
高频开关器件的反并联二极管、抗饱和二极管、缓冲二极管、续流二极管、开关模式电源整流器、不间断电源
