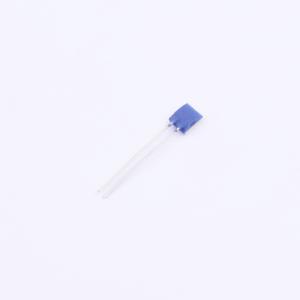

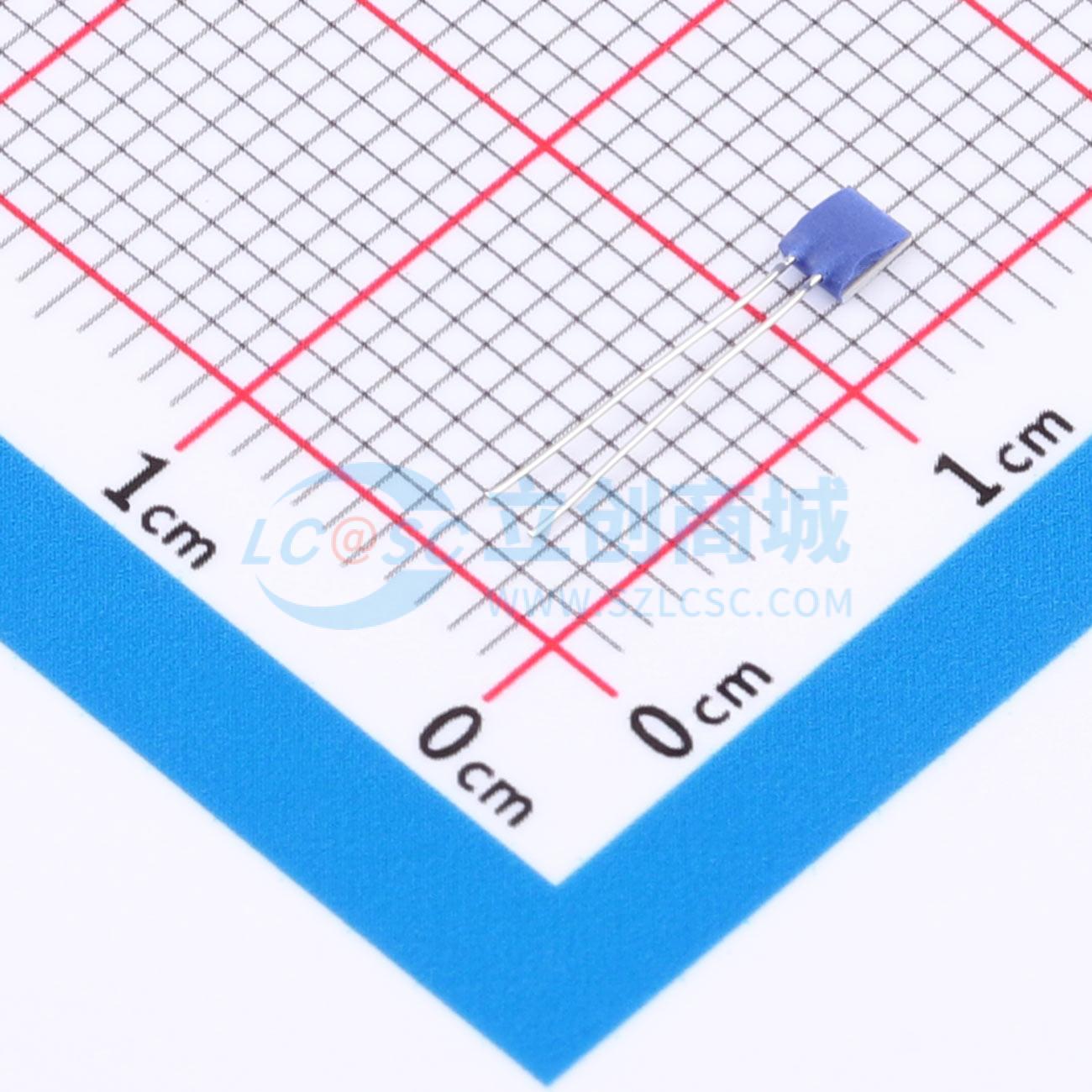

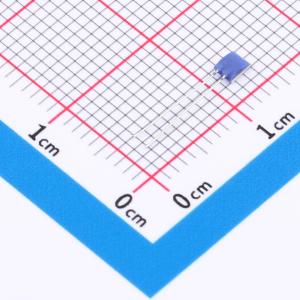

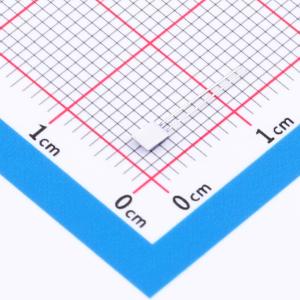

温馨提醒：图片仅供参考，商品以实物为准
32208548
Pt温度传感器，温度范围-70°C至+500°C
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YAGEO(国巨)
- 商品型号
- 32208548
- 商品编号
- C17639042
- 商品封装
- SIP-2
- 包装方式
- 袋装
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -70℃~+500℃ | |
| 精度 | ±0.3℃ | |
| 工作电压 | - | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | - |
商品概述
M系列铂电阻温度探测器（Pt - RTD）的特点是在宽温度范围内具有长期稳定性和出色的精度。M222是一款标准产品，兼具高性能和高供货量。该产品适用于热解炉、家用电器、暖通空调行业、医疗设备、工业过程监控等领域。原则上，该产品也可用于汽车应用，在此情况下，YAGEO Nexensos将根据客户要求检查是否能满足额外要求（如IMDS、PPAP）。标称电阻的测量点距传感器主体末端8mm。
商品特性
- 温度范围 -70 °C至 +500 °C，临时可达 +550 °C
- 具有出色的长期稳定性和低漂移
- 高精度和互换性
- 高抗振动和抗冲击性
- 针对焊接、钎焊和压接进行了优化
- 适用于大批量应用
- F 0.1（1/3 B）级在0 °C至 +150 °C范围内有效
- F 0.15（A）级在 -50 °C至 +300 °C范围内有效
- F 0.3（B）级在 -70 °C至 +500 °C范围内有效，F 0.3级在短时间内也适用于 +550 °C
- 温度系数TCR = 3850 ppm/K
- 在水（流速v = 0.4 m/s）中，t0.5 = 0.05 s，t0.9 = 0.15 s；在空气（流速v = 2 m/s）中，t0.5 = 3 s，t0.9 = 10 s
- Pt100 Ω的测量电流为0.3至1 mA，Pt500 Ω为0.1至0.7 mA，Pt1000 Ω为0.1至0.3 mA（需考虑自热）
- 在声明的上限温度下于空气中储存1000小时后，0 °C时电阻值的漂移不超过DIN EN 60751规定的公差等级的公差值，在 +500 °C下1000小时后，R(0 °C)的典型漂移为0.04 %
- 0 °C时自热为0.4 K/mW
- 20 °C时绝缘电阻 >100 MΩ，500 °C时 >2 MΩ
- 振动抗性：在10至2000 Hz下至少40 g加速度，取决于安装情况
- 冲击抗性：8 ms半正弦波下至少100 g加速度，取决于安装情况
- 连接技术：焊接、压接、钎焊
- 引线类型：镀铂镍线
- 引线抗拉强度 ≥9 N
- 包装：泡罩卷盘、塑料袋，可根据要求提供其他包装形式
- 储存寿命：至少12个月（原包装内）
应用领域
热解炉、家用电器、暖通空调行业、医疗设备、工业过程监控
