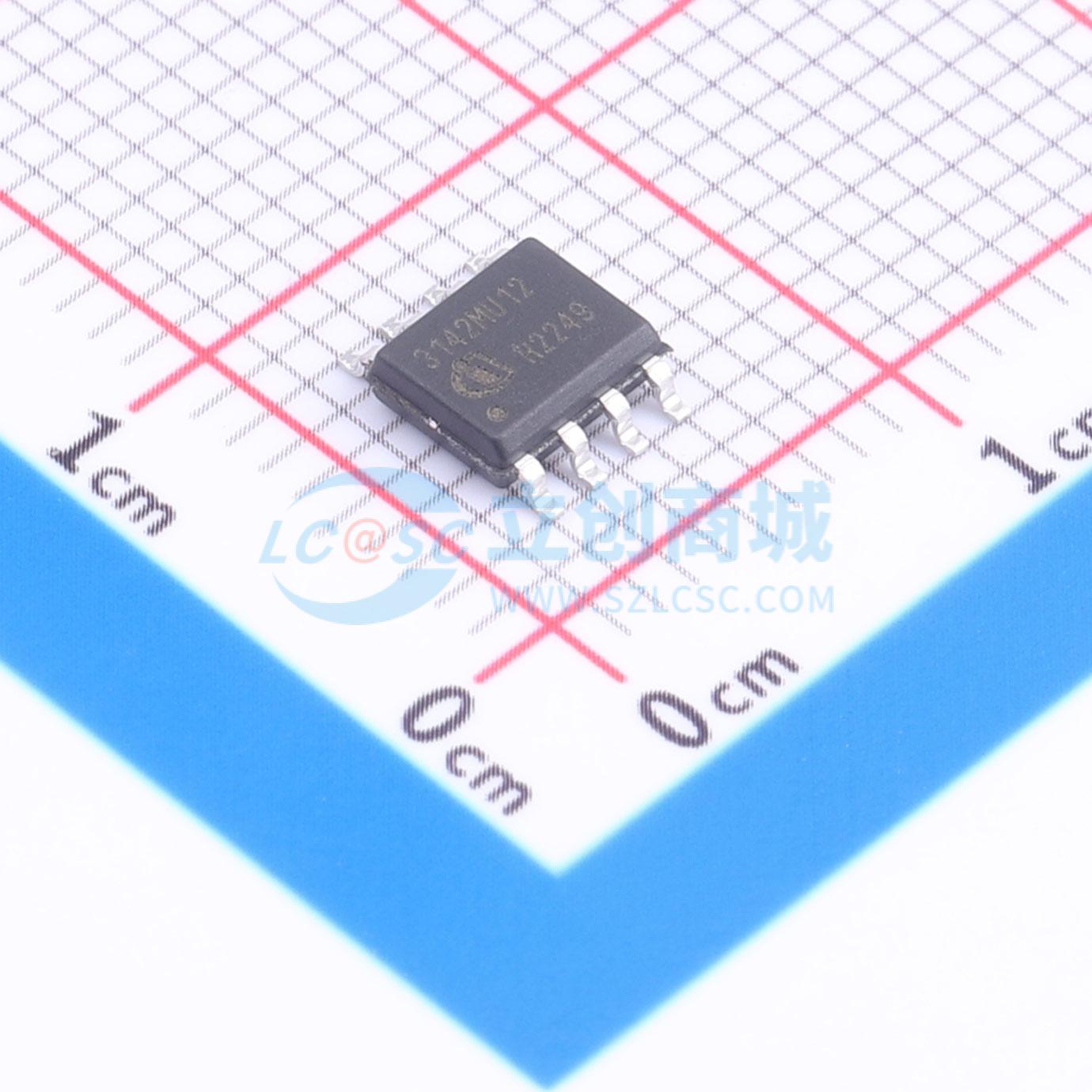

温馨提醒：图片仅供参考，商品以实物为准
1ED3142MU12FXUMA1
单通道、3kV(rms)隔离式栅极驱动IC，带独立输出
- 描述
- 1ED314xMU12F栅极驱动IC是采用DSO - 8 150 mil封装的、用于IGBT、MOSFET和SiC MOSFET的单通道电气隔离栅极驱动IC。它们可提供高达6.5 A的典型输出电流。输入逻辑引脚的输入电压范围很宽，为3 V至6.5 V，采用CMOS阈值电平，以支持3.3 V微控制器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED3142MU12FXUMA1
- 商品编号
- C17633388
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6.5A | |
| 拉电流(IOH) | 6A | |
| 工作电压 | 14V~32V | |
| 上升时间(tr) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 特性 | 欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1.1mA |
