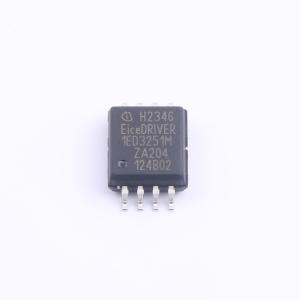

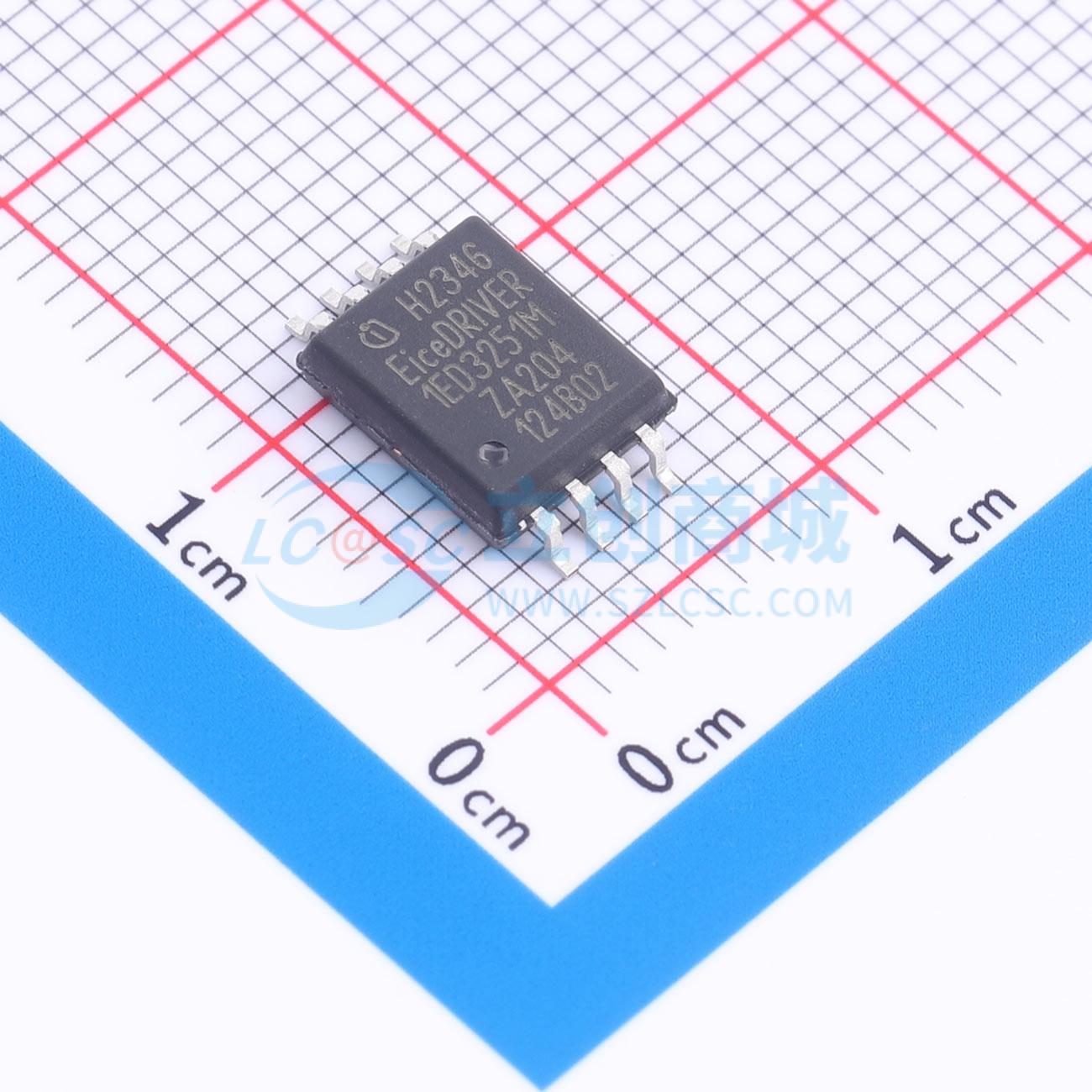

1ED3251MC12HXUMA1

1ED32xx系列是一组采用DSO - 8 300 mil封装的单通道电气隔离式驱动IC。这些驱动IC可提供高达18 A的典型峰值输出电流。该系列采用了两级压摆率控制（2L - SRC）。此特性允许控制两个独立的栅极电阻，从而能够同时优化电磁干扰（EMI）和开关损耗。 该系列包括标准输出配置和具有相同电流额定值的有源米勒钳位输出配置，可防止寄生导通。输入逻辑端子在3.3 V和5 V电源电压下能安全工作。所有输入结构都有支持3.3 V微控制器的阈值电平。该驱动IC系列提供合适的输出欠压锁定（UVLO）电平，以驱动各种类型的功率晶体管。输出侧电源电压范围宽至40 V，只要不超过40 V的绝对最大值，正电压和负电压都可以任意配置。所有驱动IC的输出部分都具有主动关断功能。

• 单通道隔离式栅极驱动器
• 通过控制两个独立的栅极电阻实现导通和关断的两级压摆率控制
• 支持动态启用和逐周期改变栅极电阻，在不同负载条件下同时优化EMI和效率
• 传播延迟为110 ns，器件间差异为15 ns
• 适用于600 V/650 V/1200 V/1700 V/2300 V IGBT、Si和SiC MOSFET
• 典型峰值输出电流高达18.0 A
• 输出电源电压绝对最大值为40 V
• 高共模瞬态抗扰度CMTI > 200 kV/μs
• 有源输出钳位
• 可选有源米勒钳位
• 电气隔离式无芯变压器栅极驱动器
• 输入电源电压为3.3 V和5 V
• 适用于高温环境和快速开关应用
• 认证：符合VDE 0884 - 11标准，VIORM = 1767 V（峰值）；符合UL 1577标准，V150 = 5.7 kV（有效值），持续1分钟

• 交流和无刷直流电机驱动器
• 高压DC/DC转换器和DC/AC逆变器
• 不间断电源（UPS）系统
• 太阳能逆变器，例如用于1500 V（直流）系统
