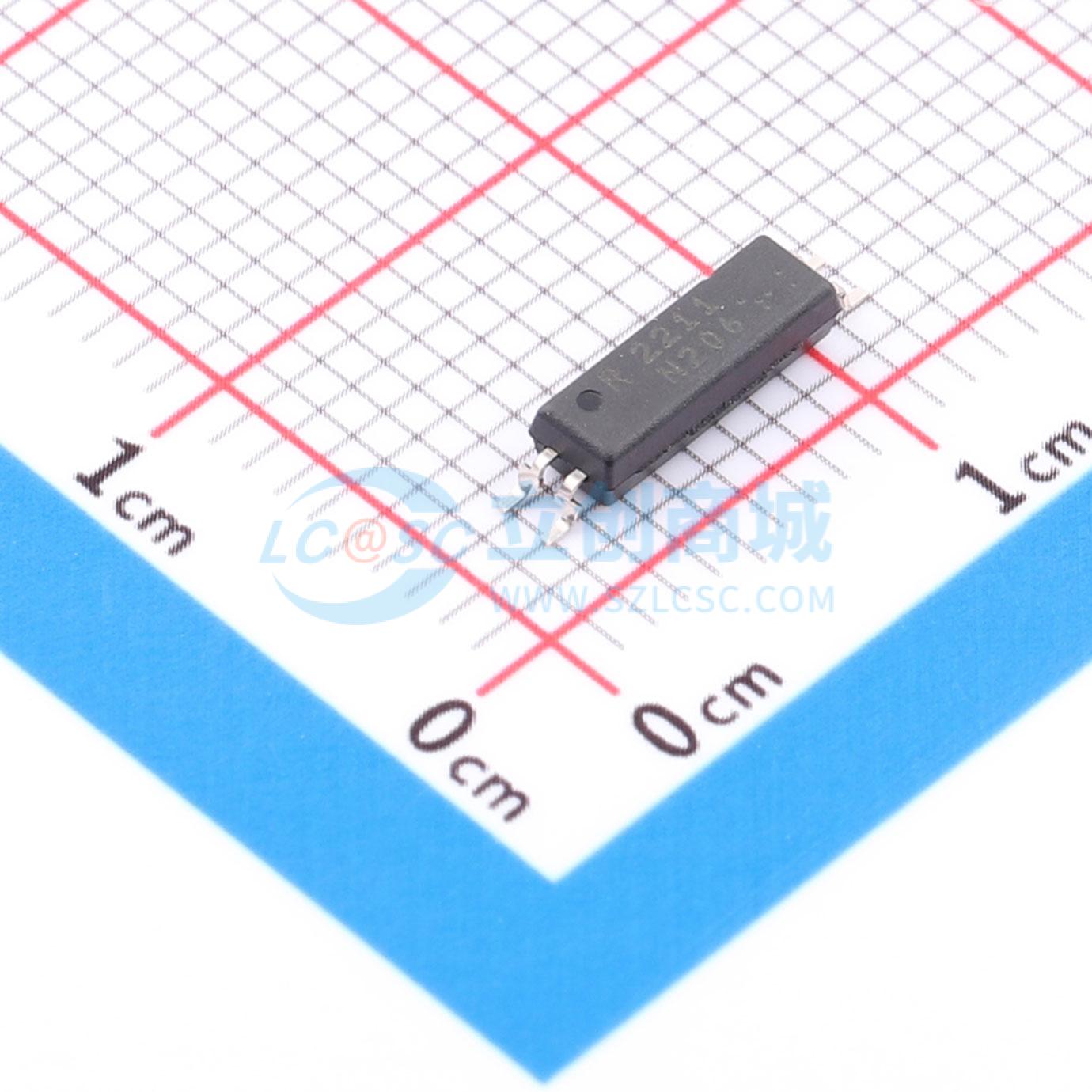

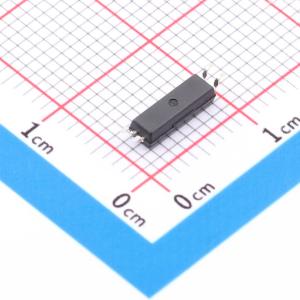

温馨提醒：图片仅供参考，商品以实物为准
RV1S2211ACCSP-10YV#SC0
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。该封装非常小且薄，爬电距离长（8.2mm）。适用于各种需要表面贴装和高密度安装的接口电路。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RV1S2211ACCSP-10YV#SC0
- 商品编号
- C17632491
- 商品封装
- SOP-4-300mil
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 40mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@1mA,0.2mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 5us | |
| 工作温度 | -40℃~+115℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 30mA |
商品概述
RV1S2211A是一款光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。 该封装尺寸小巧、厚度轻薄，爬电距离长（8.2mm）。 这款小型产品适用于各种需要表面贴装和高密度安装的接口电路。
商品特性
- 尺寸小且爬电距离长（8.2mm，LSSOP封装）
- 高电流传输比，典型CTR = 200%（IF = 1mA）
- 工作环境温度：115℃
- 高隔离电压（BV = 5000Vr.m.s.）
- 压纹带包装产品：RV1S2211ACCSP - 10Yx#KC0，每卷3500片
- 无铅产品
- 安全标准
- UL：UL1577，双重保护
- CSA：CAN/CSA - C22.2 No.62368 - 1，加强绝缘
- VDE：DIN EN 60747 - 5 - 5（可选）
应用领域
- 机器人控制器
- 工业逆变器
- 交流伺服系统
- 可编程逻辑控制器
- 测量设备
- 电源
