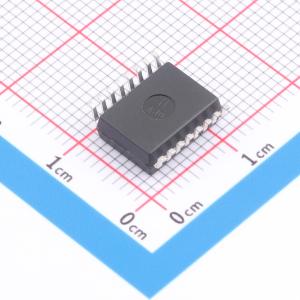

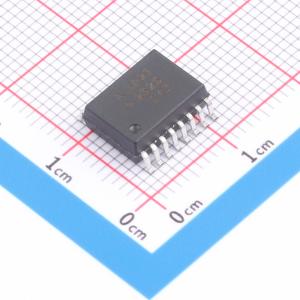

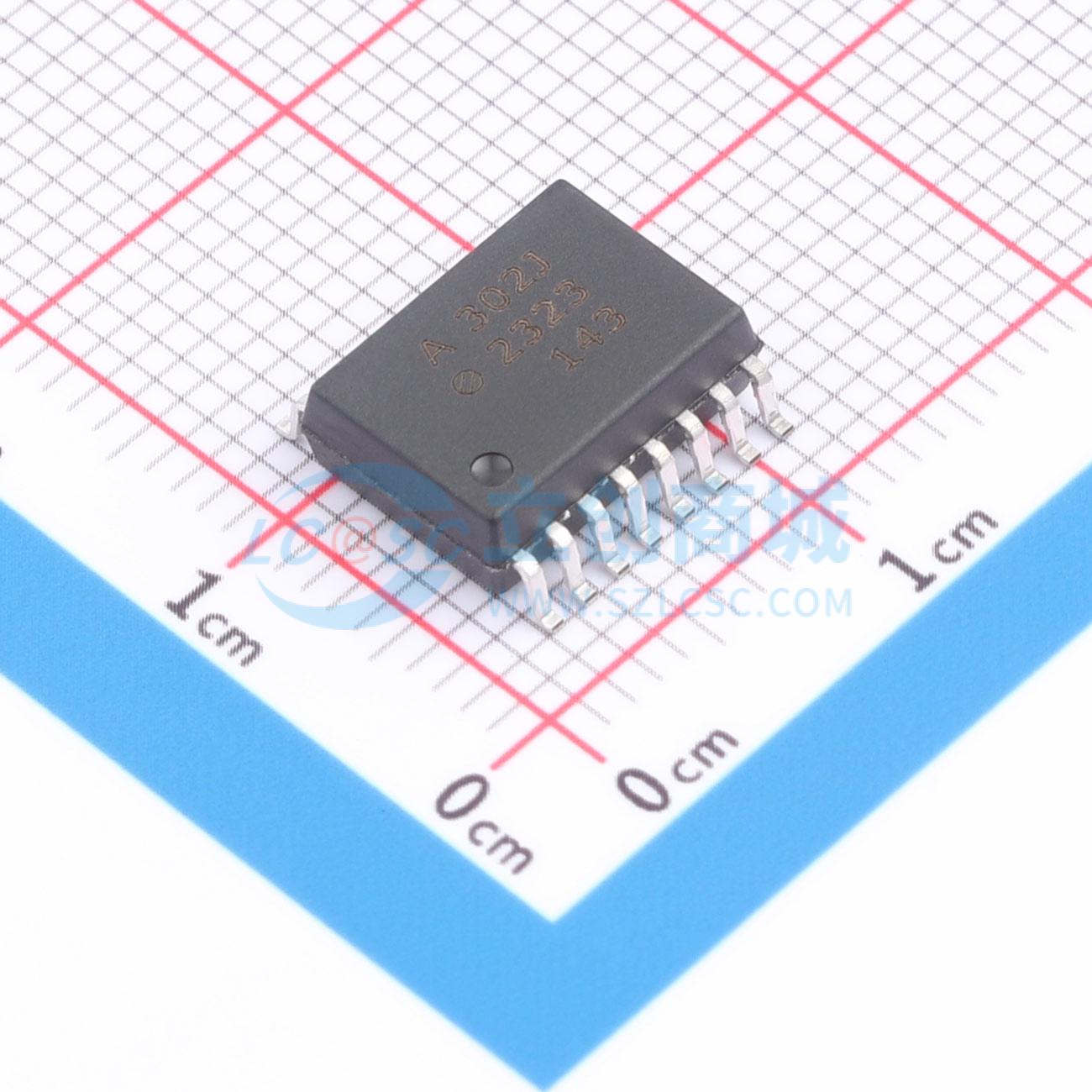

ACPL-302J-000E

安华高的ACPL - 302J 2.5安培栅极驱动光耦合器具有用于隔离式DC - DC转换器的集成反激式控制器、带故障反馈和软关断功能的IGBT去饱和检测、带反馈的欠压锁定（UVLO）以及有源米勒电流钳位。快速的传播延迟和出色的时序偏斜性能可实现出色的时序控制和效率。这款功能齐全的光耦合器采用紧凑的表面贴装SO - 16封装，节省空间，适用于驱动电机控制和逆变器应用中使用的IGBT和功率MOSFET。

• 用于隔离式DC - DC转换器的集成反激式控制器
• 稳压输出电压：20 V
• 峰值输出电流：最大2.5 A
• 米勒钳位吸收电流：最大1.7 A
• 宽输入电压范围：8 V至18 V
• 共模抑制（CMR）：在VCM = 1500 V时 > 30 kV/μs
• 传播延迟：最大250 ns
• 集成故障安全IGBT保护
• 去饱和检测、“软”IGBT关断和故障反馈
• 带反馈的欠压锁定（UVLO）保护
• 高抗噪性
• 米勒电流钳位
• 低输入阻抗和低噪声灵敏度的直接LED输入
• 负栅极偏置
• 具有8 mm电气间隙和爬电距离的SO - 16封装
• 法规认证：UL 1577、CSA、IEC/EN/DIN EN 60747 - 5 - 5

• 隔离式IGBT/MOSFET逆变器栅极驱动
• 可再生能源逆变器
• 交流和无刷直流电机驱动
• 工业逆变器
• 不间断电源（UPS）
