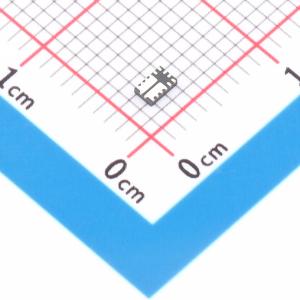

SLG59M1714V

具有模拟电流监测输出的反向电流阻断负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLG59M1714V可在2.5 V至5.5 V的电源电压下工作，是一款导通电阻为15 mΩ、电流为4 A的单通道负载开关。当负载开关禁用时，它具备背对背反向电流阻断功能。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: SLG59M1714V
商品编号: C17625823
商品封装: STQFN-16(1.6x2.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

SLG59M1714V工作电源电压范围为2.5 V至5.5 V，是一款导通电阻为15 mΩ、电流为4 A的单通道负载开关，在负载开关禁用时具备背对背反向电流阻断功能。其输出电压（VOUT）固定压摆率为2.8 V/ms，可对浪涌电流进行内部限制。SLG59M1714V集成了两级电流保护、热保护和故障信号功能，适用于所有0.8 V至5.5 V的电源轨应用。该器件在-40 ℃至85 ℃的温度范围内进行了全面的规格测试，采用节省空间、低热阻的1.6 mm × 2.5 mm STQFN封装。

商品特性

低导通电阻（RDSON）N沟道FET模块：15 mΩ
背对背反向电流阻断（关断时）
最大连续开关电流：高达4 A
电源电压：2.5 V ≤ VDD ≤ 5.5 V
宽输入电压范围：0.8 V ≤ VIN ≤ VDD
固定输出电压（VOUT）压摆率：2.8 V/ms
两级过流保护：
- 电阻可调的有源电流限制
- 固定0.5 A短路电流限制
热关断保护
模拟MOSFET电流监测输出：100 μA/A
漏极开路故障信号
工作温度：-40 ℃至85 ℃
低结到环境热阻（θJA），16引脚1.6 mm × 2.5 mm STQFN封装
无铅/无卤素/符合RoHS标准

应用领域

笔记本电脑电源轨开关
平板电脑电源轨开关
智能手机电源轨开关

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	4A

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	15mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
