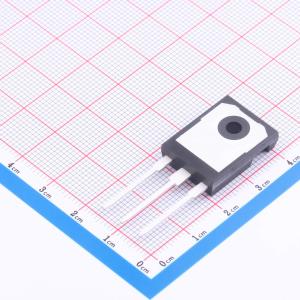

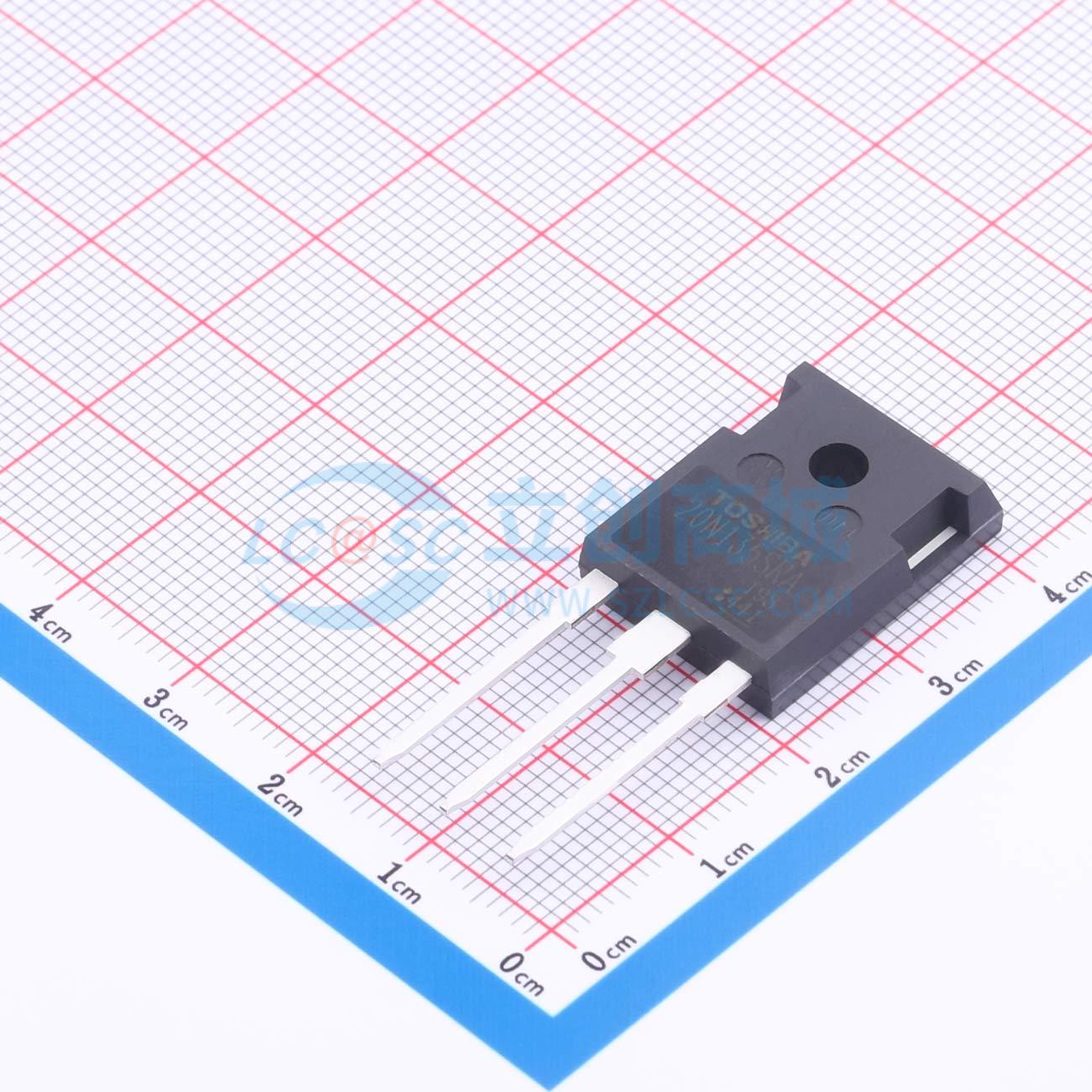

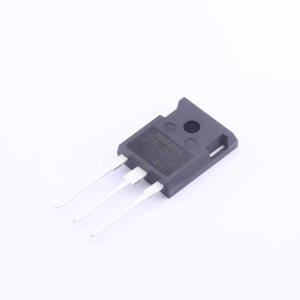

GT20N135SRA,S1E
GT20N135SRA,S1E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- GT20N135SRA,S1E
- 商品编号
- C17622325
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 312W | |
| 集射极击穿电压(Vces) | 1.35kV | |
| 集电极电流(Ic) | 40A | |
| 栅极阈值电压(Vge(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 185nC | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | - | |
| 工作温度 | - |
商品特性
- 第6.5代
- RC - IGBT由一个在IGBT芯片中单片集成的续流二极管（FWD）组成
- 增强模式
- 高速开关：IGBT关断时间tf = 0.25 μs（典型值）（集电极电流IC = 40 A）
- 低饱和电压：集电极 - 发射极饱和电压VCE(sat) = 1.60 V（典型值）（集电极电流IC = 20 A，环境温度Ta = 25 °C）
- 高结温：结温Tj = 175 ~ °C（最大值）
应用领域
电压谐振逆变器开关应用、软开关应用、电磁炉和家用电器应用
