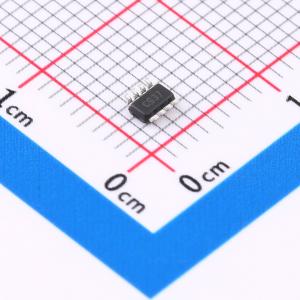

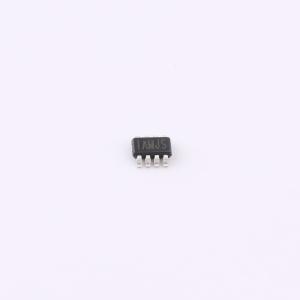

MP5014AGJ-Z

具备过压钳位和压摆率控制功能的12 V、5 A可编程限流开关

SMT扩展库PCB免费打样

描述: MP5014A是一款保护器件，旨在保护输出端（源极）电路免受输入端（VCC）瞬态影响。此外，它还能保护VCC免受来自源极的意外短路和瞬态影响。启动时，通过限制源极的压摆率来限制浪涌电流
品牌名称: MPS(芯源)
商品型号: MP5014AGJ-Z
商品编号: C17619283
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

MP5014A是一款保护器件，旨在保护输出端（源极）电路免受输入端（VCC）瞬态影响。此外，它还能保护VCC免受来自源极的意外短路和瞬态影响。启动时，通过限制源极的压摆率来限制浪涌电流。压摆率由DV/DT引脚处的一个小电容控制。DV/DT具有内部电路，允许该引脚浮空（不连接），且源极仍能获得1 ms的斜坡时间。输出端的最大负载采用限流设计。这通过采用检测FET拓扑结构来实现。限流值由从I - LIMIT引脚到SOURCE引脚的外部电阻控制。内部电荷泵驱动功率器件的栅极，使导通电阻极低的DMOS功率FET仅为36 mΩ。源极受保护，防止VCC输入电压过低或过高。欠压锁定（UVLO）确保在功率器件开启前，VCC高于最低工作阈值。如果VCC升至高于高输出阈值，则源极电压将受到限制。

商品特性

10 V至13.8 V工作输入范围
典型15 V输出过压钳位
绝对最大电压22 V
输入欠压锁定
启动时浪涌电流低
集成36 mΩ功率FET
使能/故障引脚
输出电压压摆率可调
限流值可调
热保护
TSOT23 - 8封装

应用领域

存储设备（硬盘驱动器、固态硬盘）
热插拔系统
机顶盒
游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	5A

	属性	参数值
	工作电压	10V~13.8V
	导通电阻	36mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)
