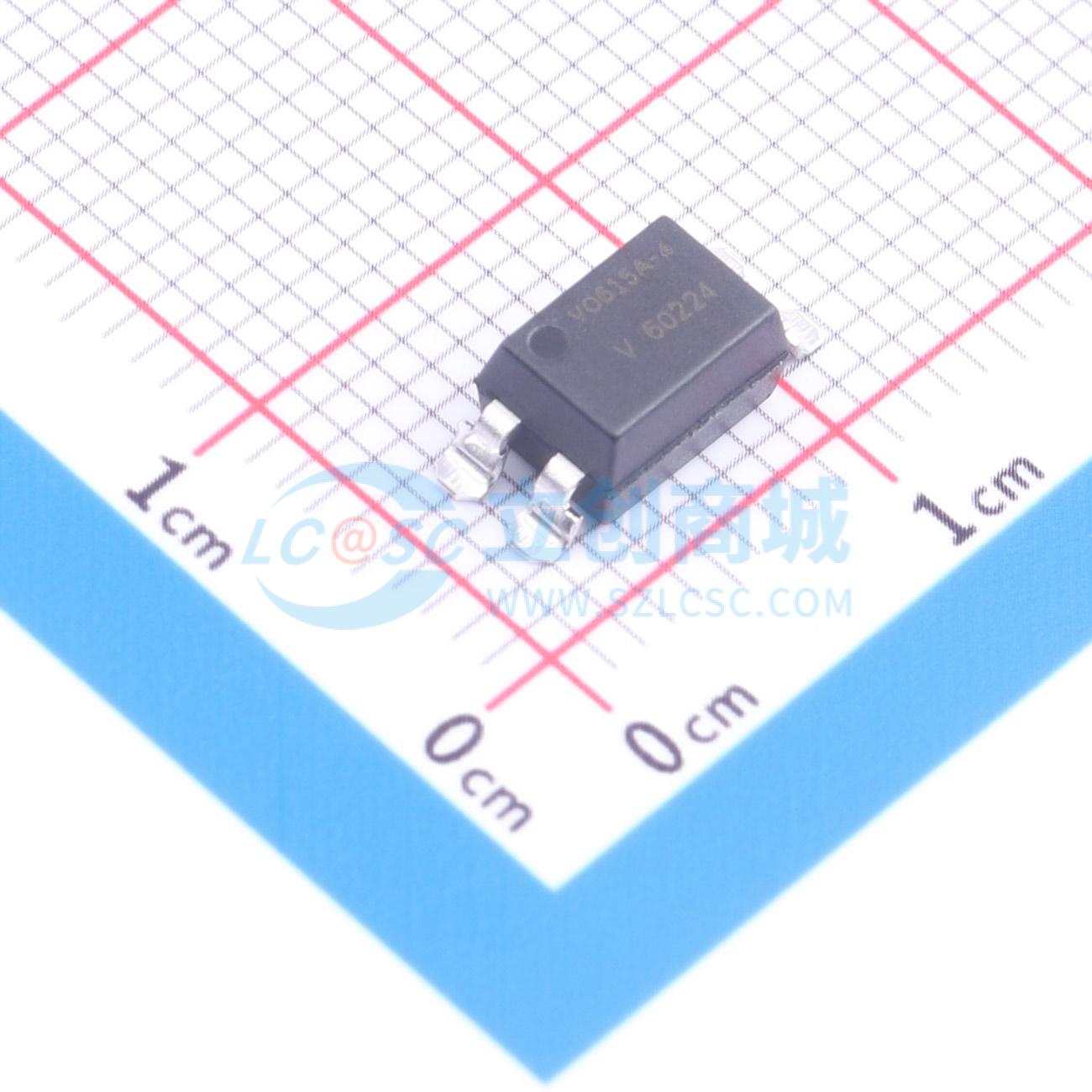

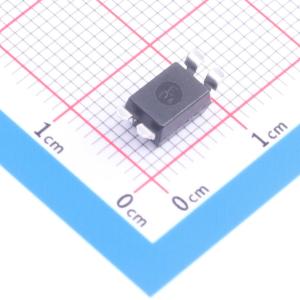

温馨提醒：图片仅供参考，商品以实物为准
VO615A-4X009T
高温光晶体管输出光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VO615A-4X009T
- 商品编号
- C17618627
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.7402克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.43V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 160% | |
| 电流传输比(CTR)最大值/饱和值 | 320% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
VO615A由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用4引脚塑料双列直插式封装。
商品特性
- 温度范围：-55 ℃至+110 ℃
- 额定脉冲电压（瞬态过电压），VIOTM = 6 kV峰值
- 隔离测试电压（局部放电测试电压），Vpd = 1.6 kV
- 额定隔离电压（有效值，含直流），V10WM = 600 VRMS
- 额定重复峰值电压（重复性），VIORM = 850 V峰值
应用领域
- 根据安全等级II（加强隔离）设计的防触电安全保护隔离电路
- 电源电压≤300 V时的应用类别I至IV
- 根据IEC 60664 - 1表1，电源电压≤600 V时的应用类别I至IV，适用于：
- 开关电源
- 线路接收器
- 计算机外设接口
- 微处理器系统接口
