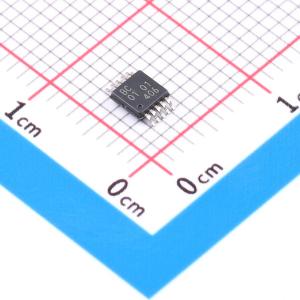

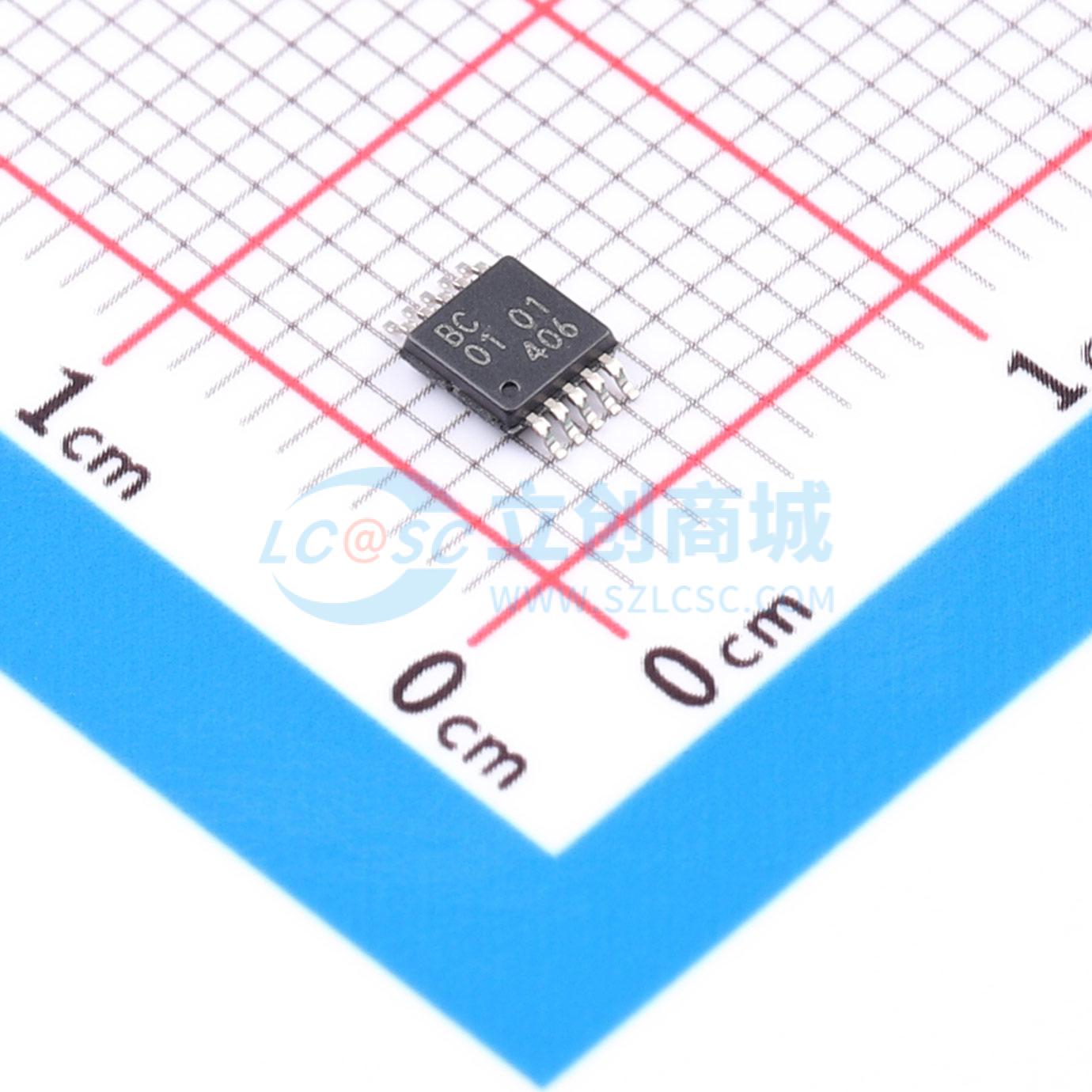

74AVC1T1004DP

74AVC1T1004是一款适用于时钟分配的1-to-4扇出缓冲器。它具有双电源（VCC(A)和VCC(B)）用于电压转换。它还具有一个数据输入端（A），四个数据输出端（Yn）以及一个输出使能输入端（OE）。VCC(A)和VCC(B)可以独立地在0.8 V至3.6 V之间的任意电压下供电。这使得该器件适用于以下任意电压之间的低压转换：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V和3.3 V。A和OE的电平参考VCC(A)，而输出Yn参考VCC(B)。这种电源配置确保了扇出信号可用于电平转换。当OE为高电平时，所有输出通过下拉电阻被拉低；当OE为低电平时，断开下拉电阻并使能所有输出。所有输入端的施密特触发器功能使得电路能够容忍较慢的输入上升和下降时间。IOFF电路可禁用输出，防止设备断电时通过其产生任何损坏性的反向电流。
