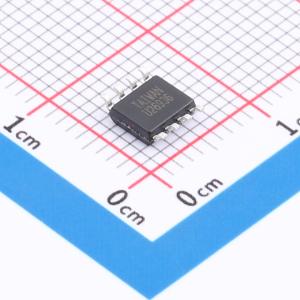

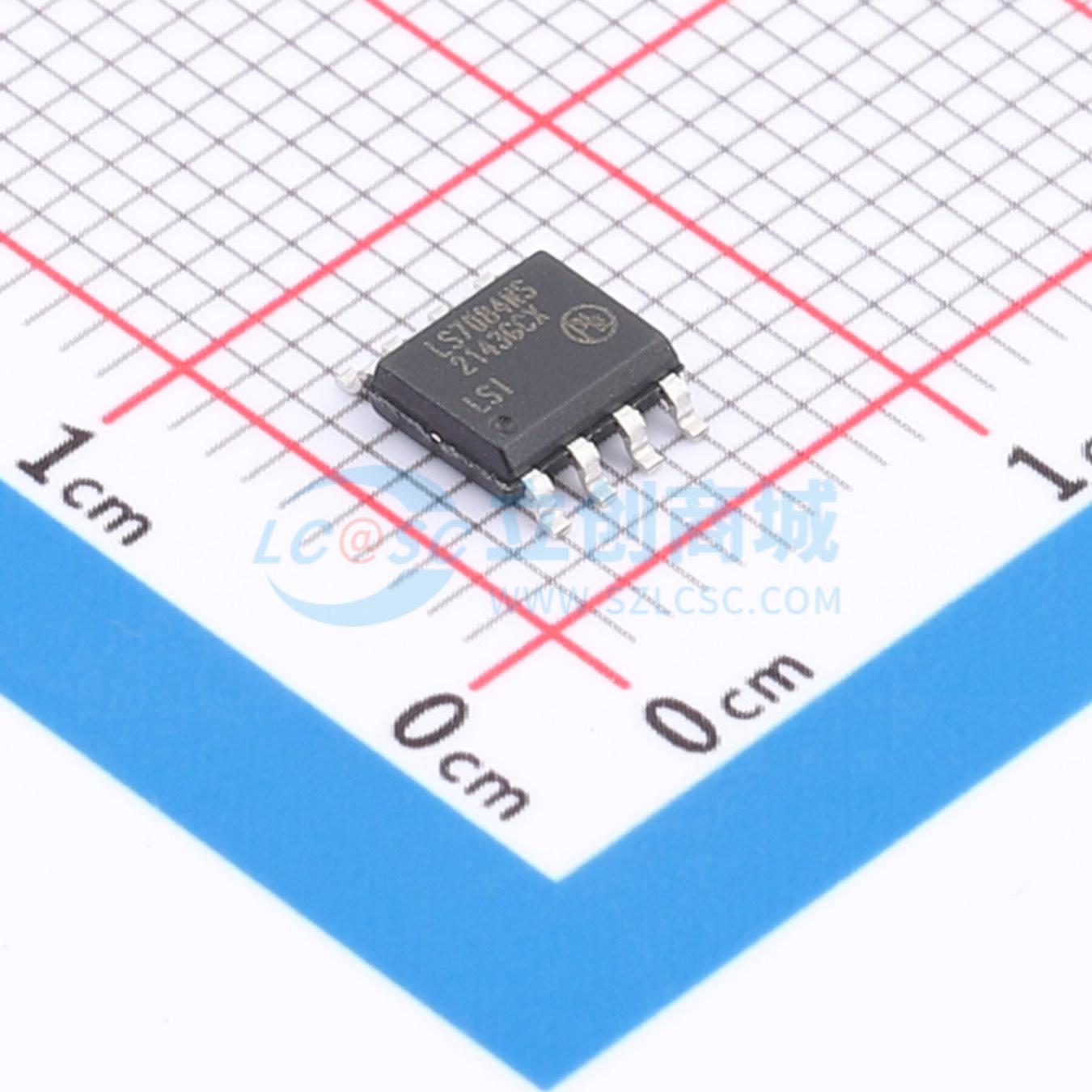

温馨提醒：图片仅供参考，商品以实物为准

LS7084N-S

四相时钟转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四相时钟转换器，可选择x1和x4模式，输出时钟频率高达16MHz，可编程输出时钟脉冲宽度，适用于光学或磁性编码器应用。
品牌名称: LSI/CSI
商品型号: LS7084N-S
商品编号: C17617157
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.191克(g)

商品参数

	属性	参数值
	商品目录	其他接口

	属性	参数值
	工作温度	-20℃~+85℃

商品概述

LS7083N和LS7084N是CMOS四倍频时钟转换器。从光学或磁性编码器得到的四倍频时钟，当应用于LS7083N或LS7084N的A和B输入端时，会被转换为升时钟串和降时钟串（LS7083N）或一个时钟和一个升/降方向控制信号（LS7084N）。这些输出可以直接与标准的升/降计数器接口，用于编码器的方向和位置检测。

商品特性

x1 和 x4 模式选择
最高 16MHz 输出时钟频率
可编程输出时钟脉冲宽度
适用于光学或磁性编码器应用的片上输入滤波
兼容 TTL 和 CMOS 的 I/O
+3V 至 +12V 工作电压 (VDD - VSS)
LS7083N, LS7084N (DIP); LS7083NS, LS7084NS (SOIC) - 请参见图 1

应用领域

将增量编码器接口到上升/下降计数器
将旋转编码器接口到数字电位器
