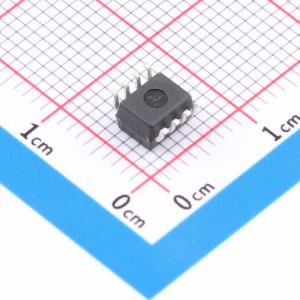

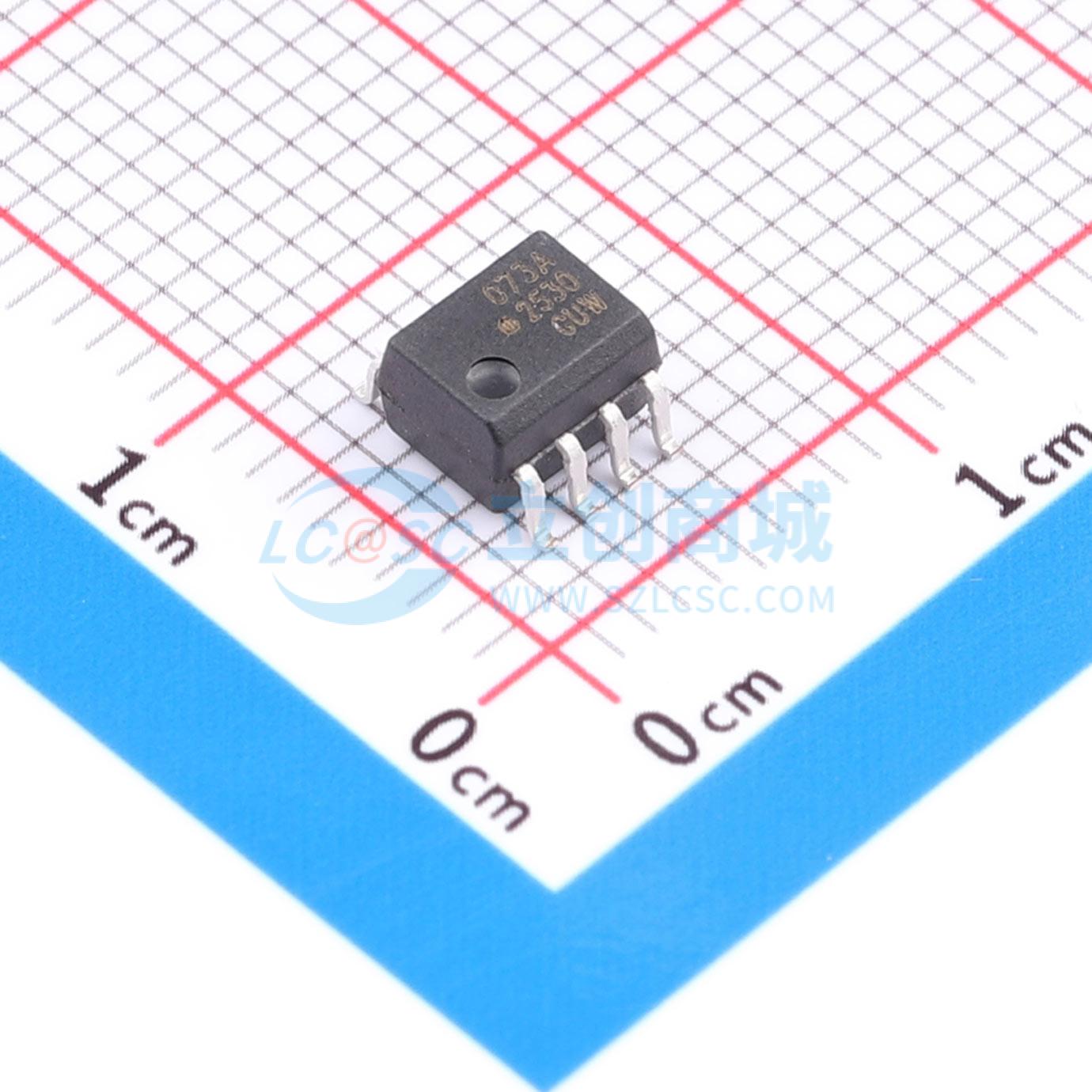

温馨提醒：图片仅供参考，商品以实物为准

HCPL-073A-500E

DC 3.75kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这些是低功耗、高增益、单通道和双通道光耦合器。单通道8引脚DIP配置与行业标准6N139引脚兼容，双通道8引脚DIP配置与流行标准HCPL-2731引脚兼容。SO-8封装的单通道和双通道产品与之等效。每个通道可由低至40μA的输入电流驱动，典型电流传输比为3500%
品牌名称: Broadcom(博通)
商品型号: HCPL-073A-500E
商品编号: C17614719
商品封装: SO-8
包装方式: 编带
商品毛重: 0.354589克(g)

商品参数

	属性	参数值
	输出通道数	2
	工作温度	0℃~+70℃
	电流传输比(CTR)最小值	600%
	电流传输比(CTR)最大值/饱和值	8000%
	总功耗(Pd)	115mW
	正向电流(If)	5mA
	功能特性	达林顿输出结构

商品概述

这些博通器件是极低功耗、高增益的单通道和双通道光耦合器。HCPL-4701代表单通道8引脚DIP配置，引脚与行业标准6N139兼容。HCPL-4731代表双通道8引脚DIP配置，引脚与流行的标准HCPL-2731兼容。HCPL-070A和HCPL-073A分别是采用SO-8封装的等效单通道和双通道产品。每个通道可由低至40μA的输入电流驱动，典型电流传输比为3500%。这些高增益耦合器使用AlGaAs LED和集成的高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚实现了TTL兼容的饱和电压和高速操作。根据需要，VCC和VO端子可连接在一起以实现传统的达林顿操作（仅限单通道封装）。这些器件专为CMOS、LSTTL或其他低功耗应用而设计。由于其低功耗特性，特别适用于ISDN电话接口和电池供电应用。在0℃至70℃工作温度范围、LED电流为40μA且VCC ≥ 3V的条件下，保证最小电流传输比为700%。SO-8封装无需在PCB上开孔。该封装占用的面积约为标准双列直插封装的三分之一。引脚轮廓设计兼容标准表面贴装工艺。

商品特性

超低输入电流能力：40μA
指定用于3V工作
典型功耗：< 1 mW
输入功率：< 50μW
输出功率：< 500μW
可在低至1.6V的VCC下工作
高电流传输比：在IF = 40μA时为3500%
TTL和CMOS兼容输出
在0℃至70℃温度范围内指定交流和直流性能
安全认证
UL认可：根据UL1577，1分钟3750 Vrms和1分钟5000 Vrms
CSA认证
通过IEC/EN/DIN EN 60747-5-5认证，VIORM = 630V峰值（HCPL-4701的060选项）
8引脚产品兼容6N138/6N139和HCPL-2730/HCPL-2731
提供8引脚DIP和SOIC-8封装
支持通孔和表面贴装组装

应用领域

电池供电应用
ISDN电话接口
逻辑系列（TTL、LSTTL、CMOS、HCMOS、HL-CMOS、LV-HCMOS）之间的接地隔离
低输入电流线路接收器
EIA RS-232C线路接收器
电话振铃检测器
低功耗系统接地隔离
便携式系统I/O接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	达林顿晶体管
	正向压降(Vf)	1.25V
	输出电流	60mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	2.5V
	负载电压	18V
