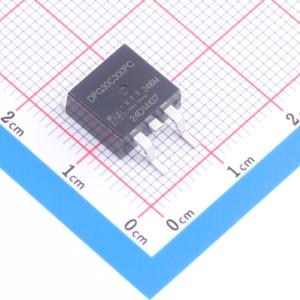

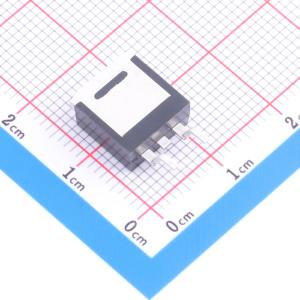

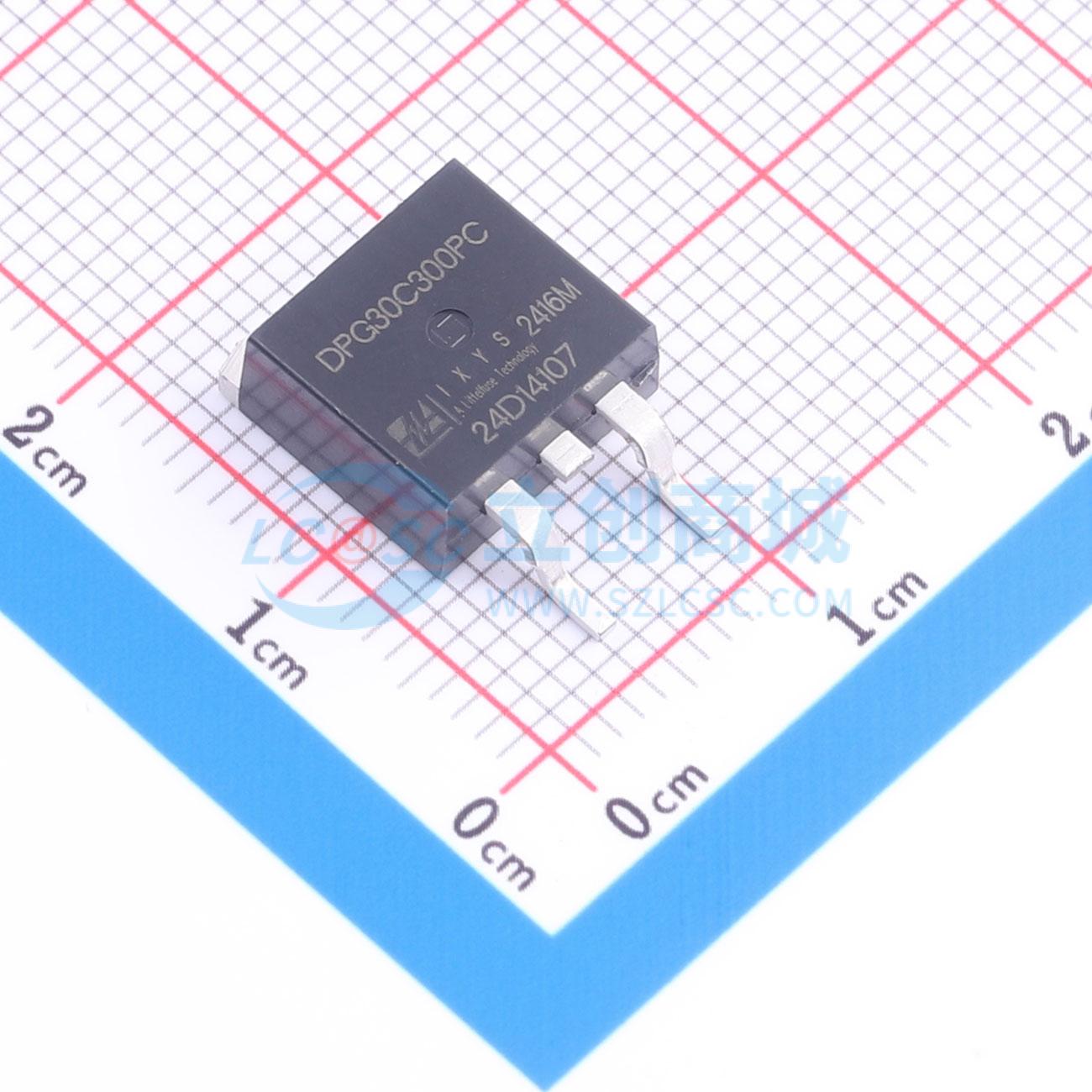

DPG30C300PC-TRL
DPG30C300PC-TRL
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DPG30C300PC-TRL
- 商品编号
- C17612385
- 商品封装
- TO-263AA
- 包装方式
- 编带
- 商品毛重
- 1.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.26V@15A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA@300V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -55℃~+175℃ | |
| 耗散功率(Pd) | 90W | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
D表示二极管，P表示HiPerFRED，Gτ表示极快恢复，30表示额定电流（单位：A），C表示共阴极，300表示反向电压（单位：V），PC表示TO - 263AB（D2Pak）封装。所有尺寸符合JEDEC标准。
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改善的热性能
- 极低的反向恢复峰值电流（Irm）值
- 非常软的恢复特性
- 雪崩电压额定值确保可靠运行
- 软反向恢复以降低电磁干扰（EMI）/射频干扰（RFI）
- 低Irm可降低：
- 二极管内的功耗
- 换向开关的导通损耗
应用领域
高频开关器件的反并联二极管、抗饱和二极管、缓冲二极管、续流二极管、开关模式电源（SMPS）整流器、不间断电源（UPS）
