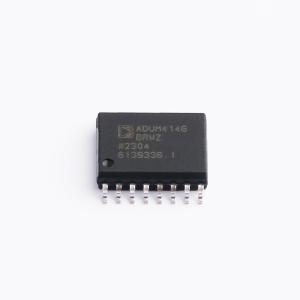

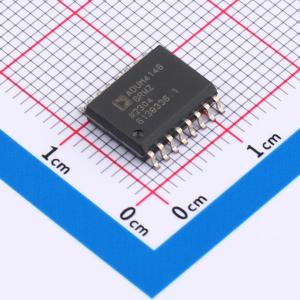

ADUM4146BRWZ-RL

ADuM4146是一款单通道栅极驱动器，专门针对驱动碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）进行了优化。iCoupler技术可实现输入信号与输出栅极驱动之间的隔离。

• 11 A短路源电流（栅极电阻为0 Ω）
• 9 A短路灌电流（栅极电阻为0 Ω）
• 4.61 A峰值电流（栅极电阻为2 Ω）
• 输出功率器件电阻：<1 Ω
• 输出电压范围高达30 V
• VDD2上有多种欠压锁定（UVLO）选项
• A级：VDD2正向阈值的UVLO为14.5 V（典型值）
• B级和C级：VDD2正向阈值的UVLO为11.5 V（典型值）
• VDD1输入电压范围为2.5 V至6 V
• 去饱和保护
• 去饱和故障时软关断
• 多种去饱和检测比较器电压
• B级：9.2 V（典型值）
• A级和C级：3.5 V（典型值）
• 带栅极检测输入的米勒钳位输出
• 隔离故障和就绪功能
• 低传播延迟：75 ns（典型值）
• 工作温度范围：-40℃至+125℃
• 爬电距离：最小8.3 mm
• 共模瞬态抗扰度（CMTI）：100 kV/µs
• 安全和法规认证（待审批）
• 符合UL 1577标准，1分钟耐压5000 V rms
• 符合CSA组件验收通知5A
• 符合DIN V VDE V 0884 - 11标准
• 最大重复峰值隔离电压V0RM = 2150 V峰值

• SiC/MOSFET/IGBT栅极驱动器
• 光伏（PV）逆变器
• 电机驱动器
• 电源
