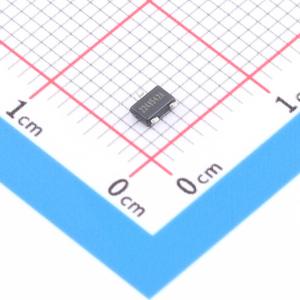

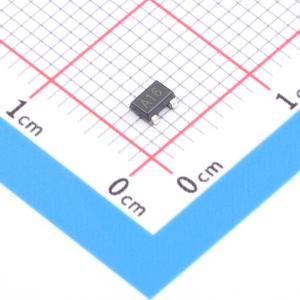

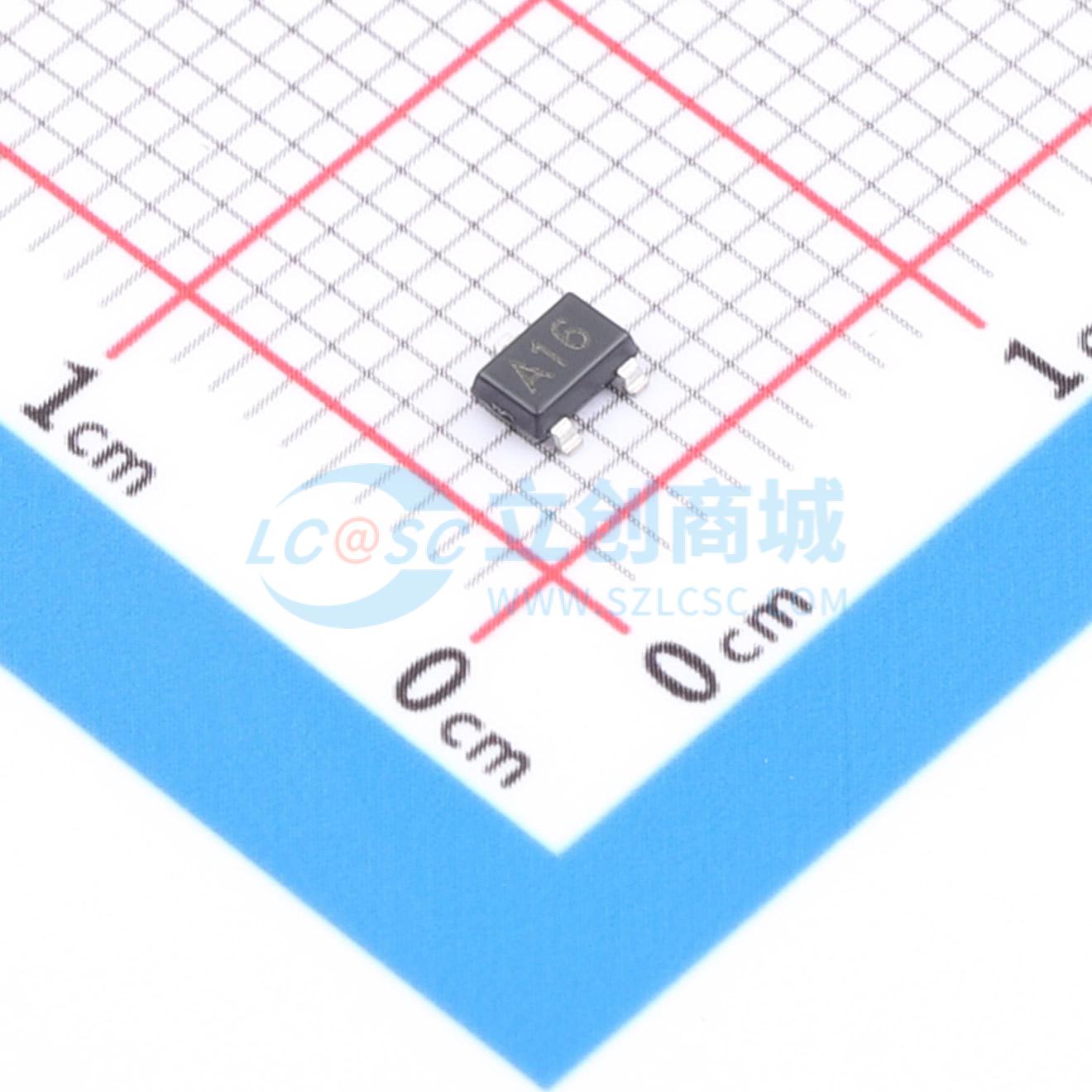

APS12210LLHALX

APS12200、APS12210和APS12230是三线平面霍尔效应传感器集成电路。这些器件是根据ISO 26262:2011开发的，支持ASIL A功能安全等级（待评估）。这一系列精密霍尔效应锁存IC具有扩展的AEC - Q100认证，非常适合高达175℃结温的高温操作。此外，APS12200/10/30包含许多专门设计的特性，以最大限度地提高系统的稳健性，如反接电池保护、输出电流限制器、过压和EMC保护。单硅芯片包括：电压调节器、霍尔板、小信号放大器、斩波稳定、施密特触发器和短路保护的开漏输出。足够强度的南极使输出开启；足够强度的北极使输出关闭。这些器件为所有引脚提供片上瞬态保护，允许直接从车辆电池或电压范围为2.8至24V的稳压器供电。有两种封装形式可供选择，即通孔安装或表面安装。LH封装是改进的3引脚SOT23W表面贴装封装，而UA封装是用于通孔安装的三引脚超小型SIP封装。两种封装均为无铅（Pb）且符合RoHS标准，引脚框架采用100%雾锡电镀。

• 对称锁存开关点
• ASIL A功能安全合规（待评估）
• 汽车级坚固性和容错能力
• 扩展的AEC - Q100认证
• 反接电池和40V负载突降保护
• 结温范围为 - 40℃至175℃
• 高EMC抗扰度，±12kV HBM ESD
• 输出短路和过压保护
• 卓越的温度稳定性
• 抗物理应力
• 可由非稳压电源供电，电压范围为2.8至24V
• 斩波稳定
• 固态可靠性
• 行业标准封装和引脚排列
