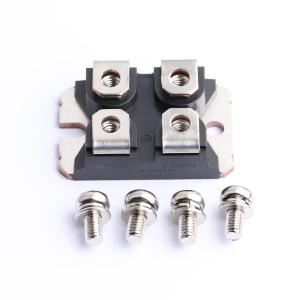

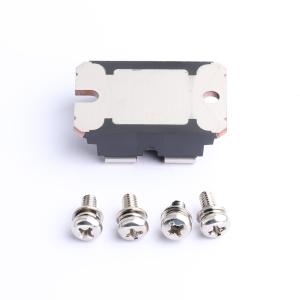

温馨提醒：图片仅供参考，商品以实物为准
IXGN200N170
高压IGBT，具备高电流处理能力、高功率密度和低栅极驱动要求，采用国际标准封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGN200N170
- 商品编号
- C17608994
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 59.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 1.25kW | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 280A | |
| 集电极脉冲电流(Icm) | 1050A | |
| 集射极饱和电压(VCE(sat)) | 2.6V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 540nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 12.5nF | |
| 输出电容(Coes) | 580pF | |
| 反向传输电容(Cres) | 220pF | |
| 开启延迟时间(Td(on)) | 37ns | |
| 关断延迟时间(Td(off)) | 320ns | |
| 导通损耗(Eon) | 28mJ | |
| 关断损耗(Eoff) | 30mJ | |
| 反向恢复时间(Trr) | 133ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- miniBLOC封装，采用氮化铝隔离
- 国际标准封装
- 隔离电压2500V~
- 高电流处理能力
- 高功率密度
- 低栅极驱动要求
应用领域
- 功率逆变器
- 不间断电源
- 电机驱动器
- 开关电源
- PFC电路
- 焊接机
