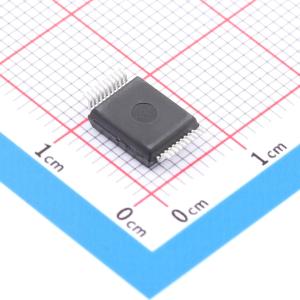

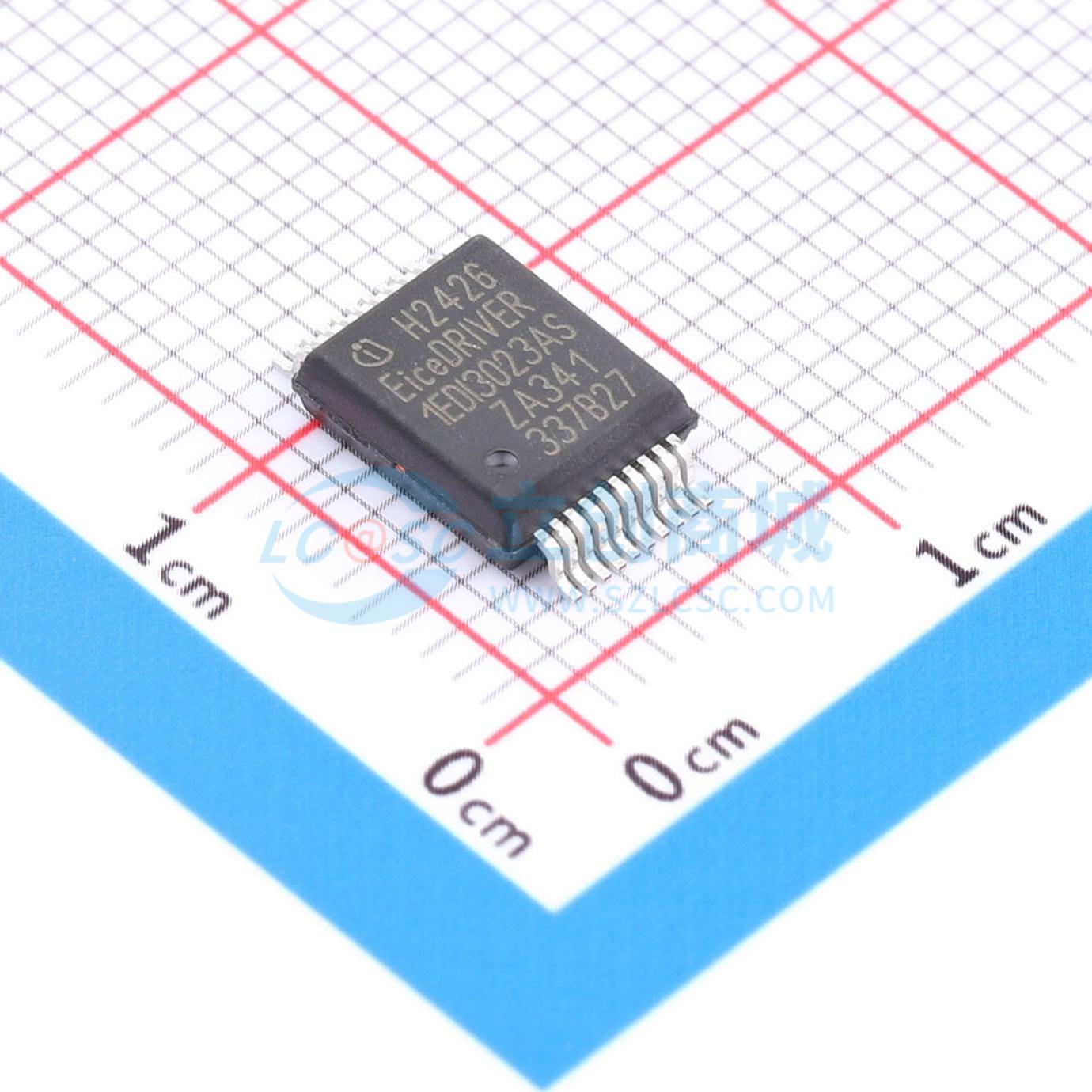

温馨提醒：图片仅供参考，商品以实物为准

1EDI3023ASXUMA1

单通道隔离式IGBT驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高压IGBT驱动器，专为5 kW以上的汽车电机驱动器设计。该器件基于英飞凌的无芯变压器（CT）技术，在低压和高压域之间提供电流隔离。该器件支持400 V、600 V和1200 V IGBT技术。该器件具有最小12 A峰值电流的高输出级
品牌名称: Infineon(英飞凌)
商品型号: 1EDI3023ASXUMA1
商品编号: C17605394
商品封装: BFSOP-20-300mil
包装方式: 编带
商品毛重: 0.4165克(g)

商品参数

商品概述

EiceDRIVER栅极驱动器1EDI3023AS是一款高压IGBT驱动器，专为5 kW以上的汽车电机驱动设计。该器件基于无芯变压器（CT）技术，可在低压和高压域之间提供电气隔离。该器件旨在支持400 V、600 V和1200 V的IGBT技术。该器件具有最小12 A峰值电流的高输出级。一系列全面的特性可对器件和功率开关进行高级保护，并优化驱动器的性能和稳定性。该器件在低压侧（“初级”侧）可连接到5 V和3.3 V逻辑电路。在高压侧（次级侧），该器件可直接驱动IGBT的栅极。较短的传播延迟和可控的内部容差使PWM信号的失真最小。此外，还集成了最小12 A的米勒钳位级，可实现IGBT的单极供电。该器件集成了用于直流母线测量的ADC，并可通过PWM信号进行详细的错误诊断。大量与安全相关的功能可满足ISO 26262规定的系统级功能安全要求。此外，这些集成特性便于实现向安全状态的转换。

商品特性

采用无芯变压器技术的单通道隔离式IGBT驱动器
适用于最高1200 V的IGBT
在1000 V时共模瞬态抗扰度（CMTI）高达150 V/ns
根据VDE V 0884-11:2017-01标准，具备8 kV基本绝缘
根据UL 1577标准认可的基本绝缘
最小12 A峰值电流的轨到轨输出
典型传播延迟为60 ns
典型10 A集成有源米勒钳位支持单极开关
集成用于直流母线测量的ADC
集成安全特性以支持ASIL B(D)：冗余退饱和（DESAT）和过流保护（OCP）、栅极和输出级监控、直通保护、初级/次级电源监控、内部监控
符合ISO 26262标准的安全元件，可满足高达ASIL B的安全要求
绿色产品（符合RoHS标准）

应用领域

混合动力汽车（HEV）和电动汽车（EV）的牵引逆变器
混合动力汽车（HEV）和电动汽车（EV）的辅助逆变器
高功率DC/DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	15A
	拉电流(IOH)	12A
	工作电压	3V~5.5V
	上升时间(tr)	55ns

	属性	参数值
	下降时间(tf)	45ns
	传播延迟 tpLH	60ns
	传播延迟 tpHL	60ns
	特性	过流保护(OCP)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+150℃
	静态电流(Iq)	5mA
