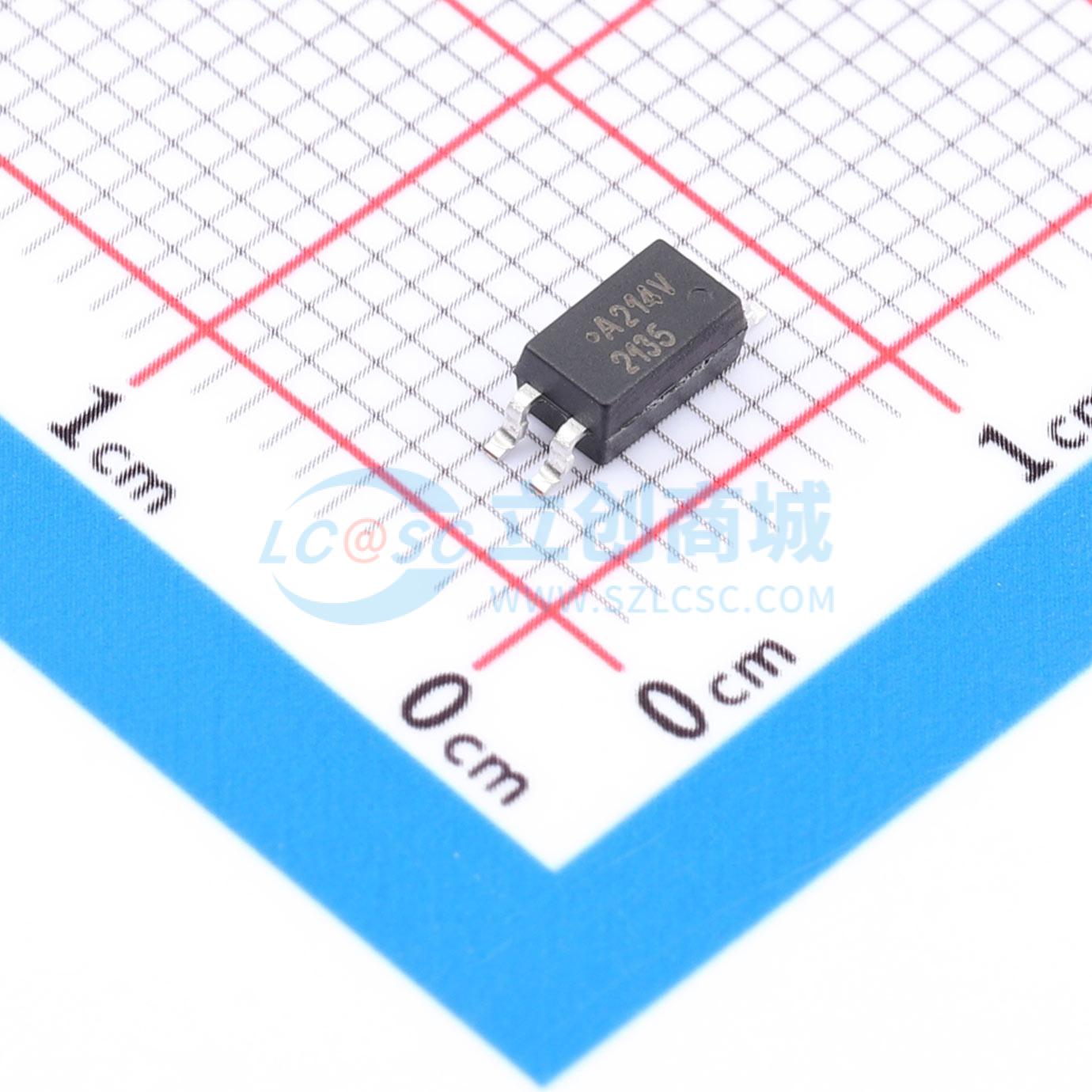

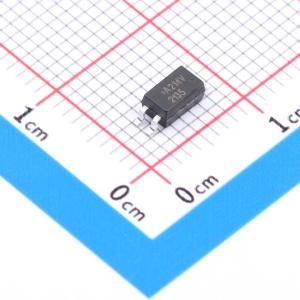

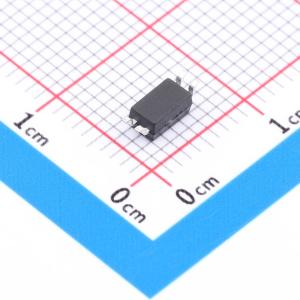

温馨提醒：图片仅供参考，商品以实物为准
ACPL-214-560E
交流输入半间距光电晶体管光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-214-560E
- 商品编号
- C17602122
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.5875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3kV | |
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 集成反并联LED |
商品概述
ACPL-214是一款AC输入单通道半节距光电晶体管光耦，其内部包含两个反向并联连接的发光二极管，并通过光耦合至一个光电晶体管。该器件采用4引脚SO封装。其输入-输出隔离电压额定值为3750 Vrms。响应时间tr典型值为2 μs，在输入电流为1 mA时最小电流传输比为20%。
商品特性
- 电流传输比：在IF = ±1 mA，VCC = 5V时，最小值为20%
- 高输入-输出隔离电压：VISO = 3750 Vrms
- 非饱和响应时间：在VCC = 10V，IC = 2mA，RL = 100Ω时，典型值tr为2 μs
- SO封装
- 共模抑制比：典型值为10 kV/μs
- 安全与法规认证：cUL IEC/EN/DIN EN 60747-5-5
- 可选配置：CTR等级0，A
应用领域
- 可编程控制器与计算机的I/O接口
- 顺序控制器
- 系统设备与测量仪器
- 不同电位和阻抗电路间的信号传输
