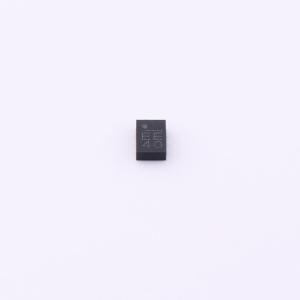

温馨提醒：图片仅供参考，商品以实物为准

MP5090GQHT-Z

低静态电流，双通道，3A/2A负载开关

SMT扩展库PCB免费打样

描述: MP5090集成了双路负载开关，可在0.5V至5.5V的电压范围内提供负载保护。在1.85V的VCC电源供电时，每个通道可在0.5V至5.5V的电压范围内提供高达3A/2A的负载保护。MP5090采用小型封装，具有低导通电阻（RDS(ON)），为笔记本电脑、平板电脑和其他便携式设备应用提供了高效且节省空间的解决方案
品牌名称: MPS(芯源)
商品型号: MP5090GQHT-Z
商品编号: C17598815
商品封装: TQFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

MP5090集成了双路负载开关，可在0.5V至5.5V的电压范围内提供负载保护。每个通道在1.85V的VCC电源下，可在0.5V至5.5V的电压范围内提供高达3A/2A的负载保护。MP5090采用小型封装，具有低导通电阻RDS(ON)，为笔记本电脑、平板电脑和其他便携式设备应用提供了高效且节省空间的解决方案。 MP5090具备内部软启动功能，可防止电路启动时产生浪涌电流。此外，它还提供内部限流、打嗝保护和热关断功能。MP5090还可轻松将两个通道并联，使电流能力加倍。 MP5090提供TQFN - 8(1.5mmx2.0mm)和8球CSP(1.05mmx1.60mm)封装。

商品特性

低静态电流：40μA
宽VIN范围：0.5V至5.5V
关断电流<1μA
输出放电功能
连续电流能力
- MP5090GQHT：3A
- MP5090GC：2A
集成低导通电阻RDS(ON) MOSFET
- MP5090GQHT：20mΩ
- MP5090GC：30mΩ
使能引脚(EN1、EN2)
短路响应保护
易于双通道并联连接
支持反向阻断连接
热保护
提供TQFN - 8(1.5mmx2.0mm)和8球CSP(1.05mmx1.60mm)封装

应用领域

笔记本电脑和平板电脑
便携式设备
固态硬盘
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	3A

	属性	参数值
	工作电压	500mV~5.5V
	导通电阻	20mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
