温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 | |
| 类型 | 接口 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述

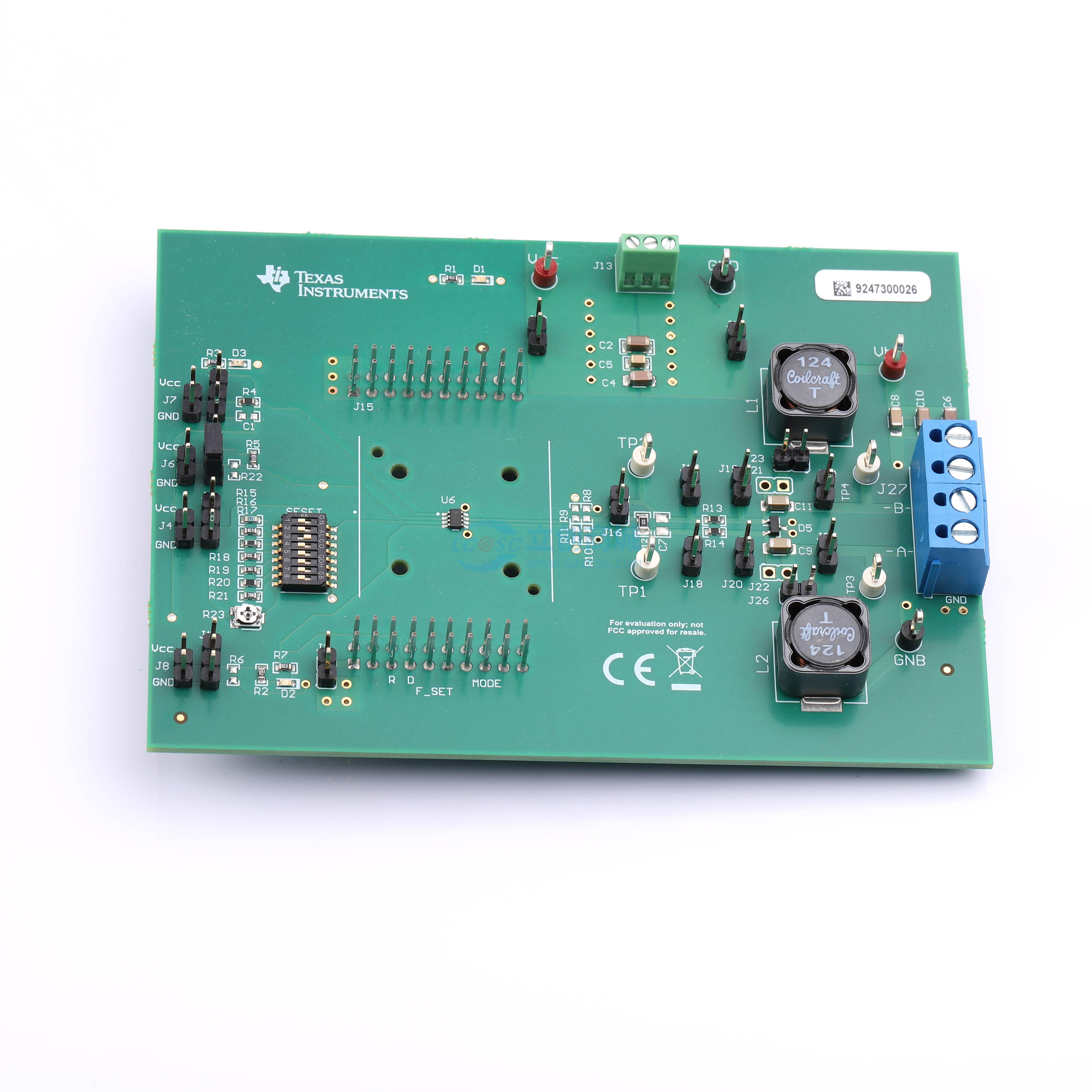

本用户指南介绍了用于RS - 485电力线收发器THVD8000的评估模块（EVM）。该EVM帮助设计人员评估设备性能，以便快速开发和分析在同一两根线上进行电力传输的数据传输系统。20世纪80年代，电子工业协会（EIA）批准了一种名为RS - 485的平衡传输标准，该标准已成为行业的接口主力，广泛应用于各种终端设备。利用RS - 485物理层信号，THVD8000可在同一两根线上实现电力线通信。内置的开关键控（OOK）调制使RS - 485数据能够通过串联电容直接耦合到现有的电力电缆上，而无需对MCU或控制器进行任何更新。THVD8000接收器通过使用精确的带通滤波器和解调器，在交流耦合后从电力电缆中提取数据。
商品特性
- 支持使用单个3.3V或5V电源评估收发器性能
- 可通过预安装的电阻组设置各种载波频率
- 预配置两个120Ω电阻，可通过跳线连接到总线上
- 预安装用于电力传输的电感器和电容器，便于快速评估
- 提供用于保护的TVS二极管和其他占位符，方便客户安装所需组件
