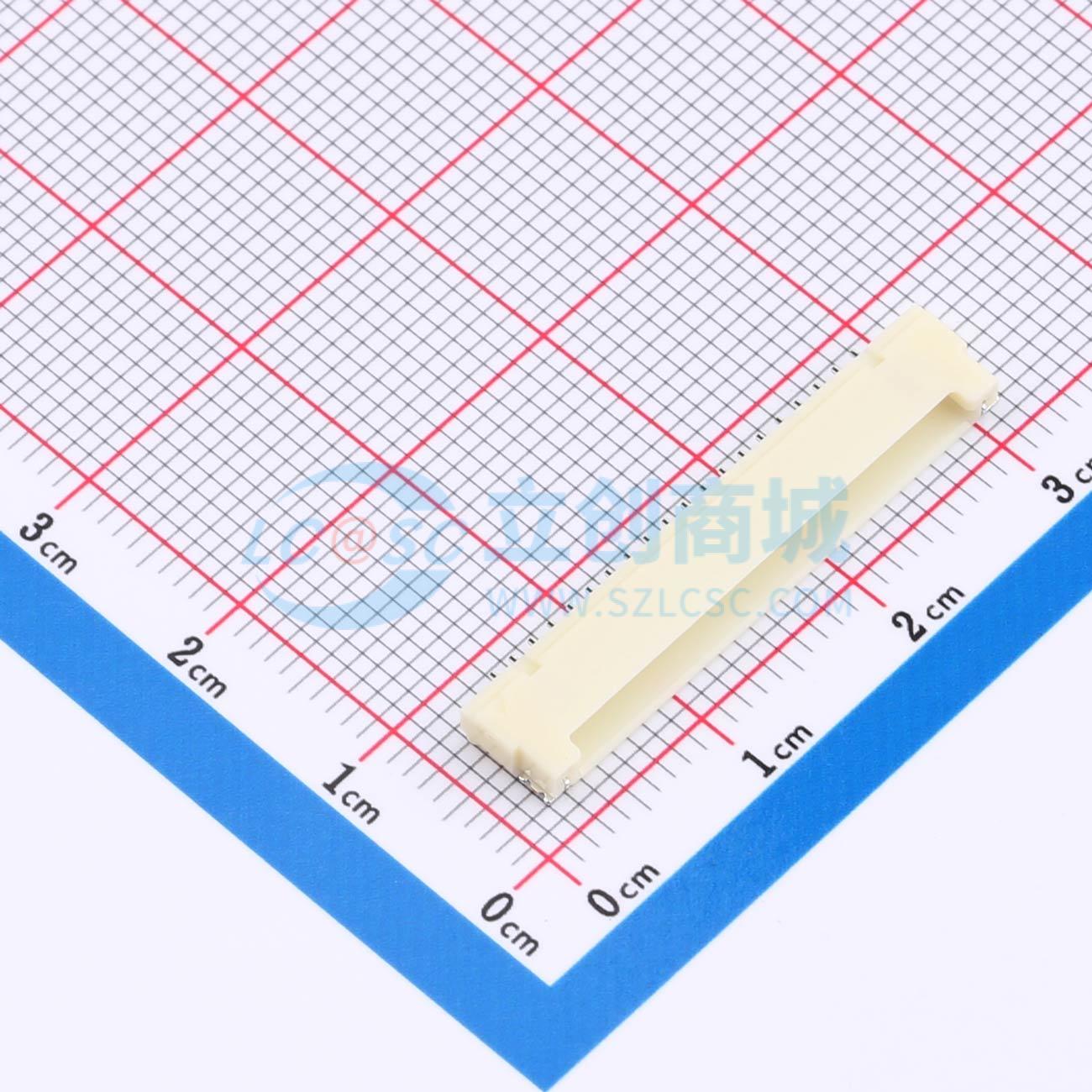

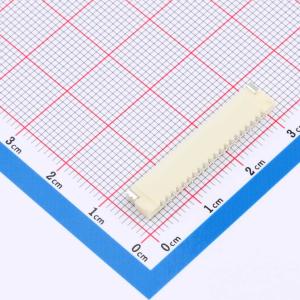

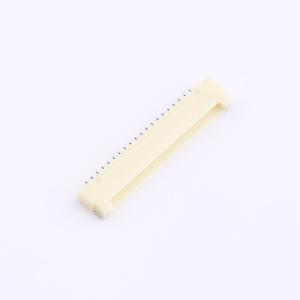

DF14-20P-1.25H(22)
间距:1.25mm 卧贴
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形:是直角连接器,可实现板上的低外形设计。信号可在板间空间有限的地方布线。板载型DF14(A)的板安装高度为2.5mm,偏置型DF14H的板安装高度为1.6mm,外形更低。贴片安装:插头有真空吸嘴表面和压纹带包装,适用于贴片安装。此外,板载型还有管装包装。四壁设计:盒形插头可防止撬动和误插。应用：LCD(水晶面板)。笔记本电脑
- 品牌名称
- HRS(广濑)
- 商品型号
- DF14-20P-1.25H(22)
- 商品编号
- C17596826
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.7726克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 间距 | 1.25mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 20 | |
| 排数 | 1 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -35℃~+85℃ | |
| 额定电压 | 150V | |
| 阻燃等级 | UL94V-0 |
商品特性
- 低矮外形：DF14 是一种直角连接器，可实现电路板上的低矮外形设计。使用 DF14 可在电路板之间空间有限的位置进行信号布线。板载型 DF14(A) 的板载安装高度为 2.5mm。偏置型 DF14H 的外形更低，板载安装高度为 1.6mm。
- 贴片安装：排针具有真空吸嘴吸附面，并采用压纹带包装，适用于贴片安装。此外，板载型还提供管装包装。
- 四周防护设计：盒形排针可防止撬拔和误插。排针的侧壁可避免插座与电路板摩擦产生的问题。增设了固定卡舌，防止焊锡剥落。
应用领域
- 液晶显示器（晶体面板）
- 笔记本电脑
- 个人数字助理
- 小型办公设备
- 视频设备
- 其他消费类产品
