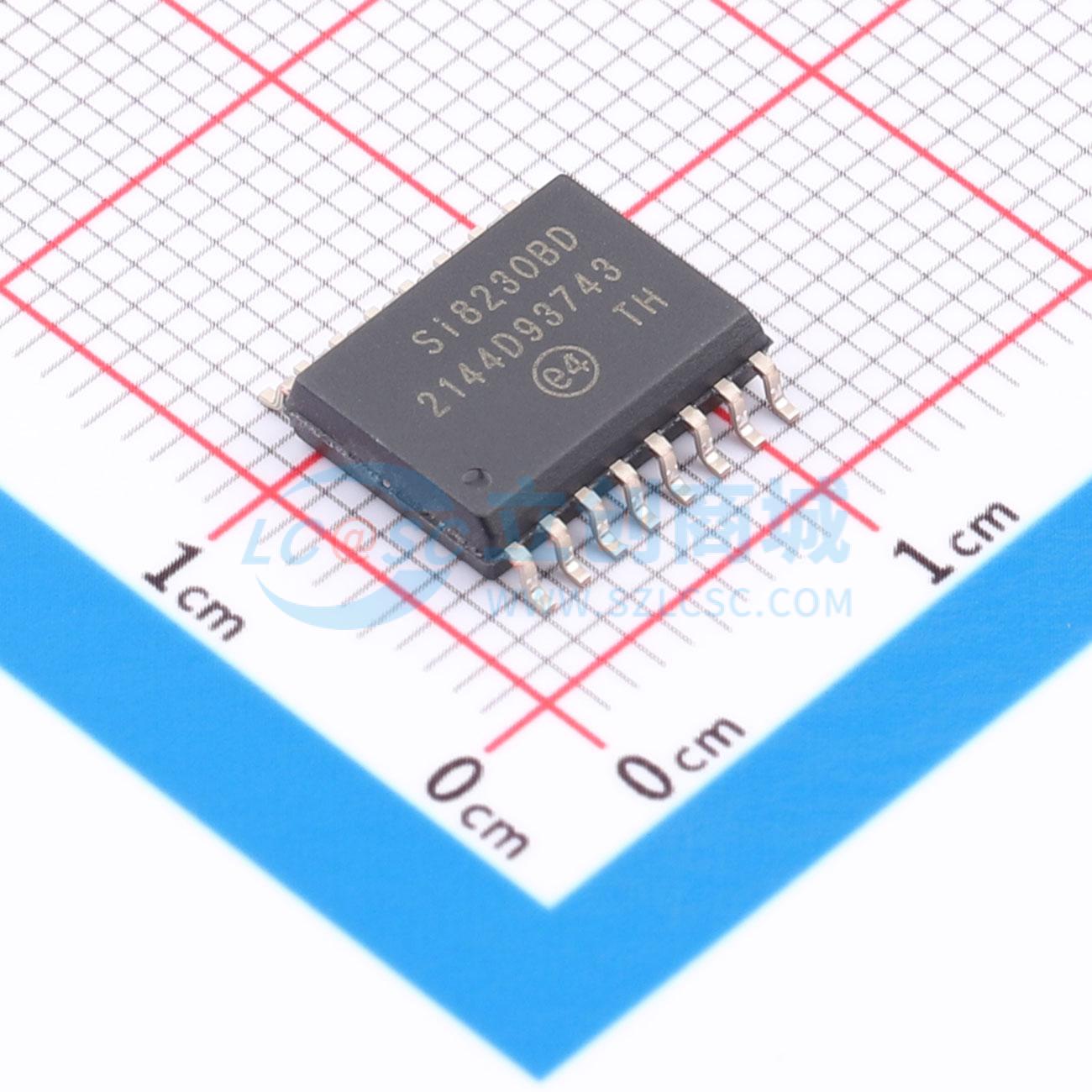

SI8230BD-D-ISR实物图

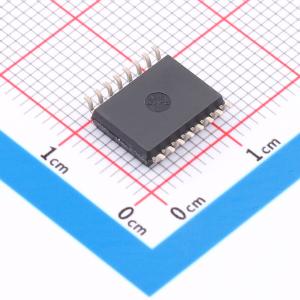

  • SI8230BD-D-ISR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SI8230BD-D-ISR

0.5和4.0A隔离驱动器（2.5和5kVRMs）

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
SKYWORKS
商品型号
SI8230BD-D-ISR
商品编号
C17594912
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.348克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边；高边
负载类型MOSFET；IGBT
驱动通道数2
灌电流(IOL)500mA
拉电流(IOH)250mA
属性参数值
上升时间(tr)20ns
下降时间(tf)20ns
传播延迟 tpLH30ns
传播延迟 tpHL30ns
工作温度-40℃~+125℃
功能特性使能关断；交错导通保护；死区时间控制

商品特性

  • 单个封装内两个完全隔离的驱动器
  • 高达5 kV RMS的输入到输出隔离
  • 驱动器间高达1500 V DC的峰值差分电压
  • HS/LS和双驱动器版本
  • 高达8 MHz的开关频率
  • 0.5 A峰值输出（Si8230/1/2/7）
  • 4.0 A峰值输出（Si8233/4/5/8）
  • 高电磁抗扰性
  • 符合RoHS标准的封装：
    • SOIC-14/16宽体
    • SOIC-16窄体
    • LGA-14
    • QFN-14（与LGA-14封装引脚兼容）
  • AEC-Q100认证
  • 汽车级OPNs可用
  • 符合AIAG标准的PPAP文档支持
  • IMDS和CAMDS列表支持

应用领域

  • 电力输送系统

  • 电机控制系统

  • 隔离直流-直流电源供应

  • 照明控制系统

  • 等离子显示器

  • 太阳能和工业逆变器

  • 车载充电器

  • 电池管理系统

  • 充电站

  • 牵引逆变器

  • 混合动力电动汽车

  • 纯电动车辆
