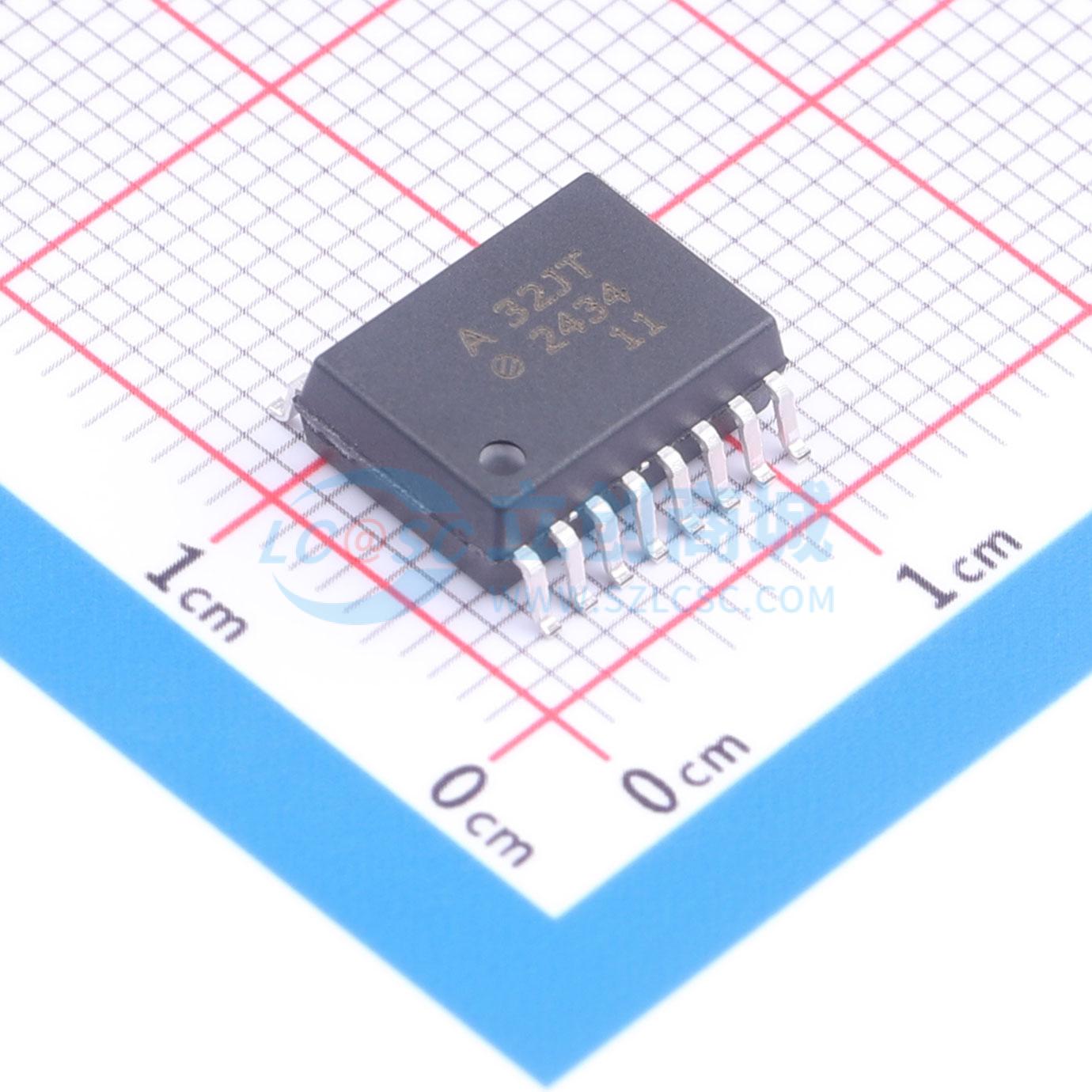

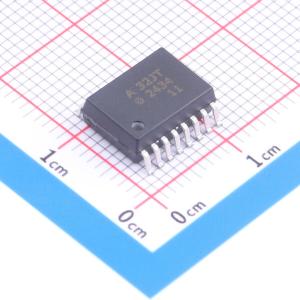

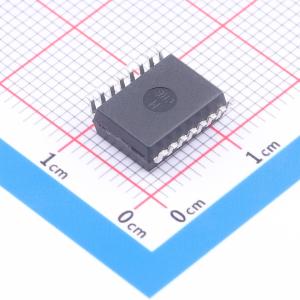

温馨提醒：图片仅供参考，商品以实物为准

ACPL-32JT-000E

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Broadcom(博通)
商品型号: ACPL-32JT-000E
商品编号: C17592201
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 1克(g)

商品概述

汽车级2.5安培栅极驱动光耦合器，具备用于隔离式DC-DC转换器的集成反激控制器、IGBT去饱和检测与故障反馈、带软关断和故障反馈的欠压锁定（UVLO）以及有源米勒电流钳位功能。快速的传播延迟和出色的时序偏差性能，可实现卓越的时序控制和效率。这款功能齐全的光耦合器采用紧凑的表面贴装SO-16封装，节省空间，适用于混合动力汽车（HEV）和电动汽车（EV）应用中的牵引动力总成逆变器、电源转换器、电池充电器、空调和油泵电机驱动器。安华高R2Coupler隔离产品提供加强绝缘和可靠性，可实现安全的信号隔离，这在汽车和高温工业应用中至关重要。

商品特性

符合AEC-Q100 1级测试指南
汽车级温度范围：-40 ℃至+125 ℃
用于隔离式DC-DC转换器的集成反激控制器
稳压输出电压：20 V
峰值输出电流：最大2.5 A
米勒钳位吸收电流：最大1.7 A
宽输入电压范围：8 V至18 V
共模抑制（CMR）：在VCM = 1500 V时>30 kV/μs
传播延迟：最大250 ns
集成故障安全IGBT保护
- 去饱和检测、IGBT“软”关断和故障反馈
- 带反馈的欠压锁定（UVLO）保护
高抗噪性
- 米勒电流钳位
- 低输入阻抗和低噪声敏感度的直接LED输入
- 负栅极偏置
具有8 mm电气间隙和爬电距离的SO-16封装
法规认证：
- UL 1577、CSA
- IEC/EN/DIN EN 60747-5-5

应用领域

汽车隔离式IGBT/MOSFET逆变器栅极驱动
汽车DC-DC转换器
交流和无刷直流电机驱动器
混合动力和插电式混合动力动力总成逆变器
不间断电源（UPS）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	逻辑输出光耦
	工作电压	1.55V
	隔离电压(Vrms)	5kV

	属性	参数值
	通道数	1
	工作温度	-40℃~+125℃
