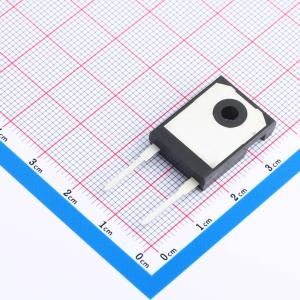

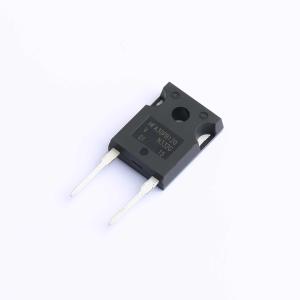

温馨提醒：图片仅供参考，商品以实物为准

VS-HFA30PB120-N3

1.2kV 30A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款先进的中心抽头超快恢复二极管。采用最新的外延结构和先进的加工技术，具有卓越的特性组合，性能超越以往任何整流器。基本额定值为1200V和30A连续电流，特别适合作为IGBT和MOSFET的配套二极管。除了超快恢复时间外，该产品系列还具有极低的峰值恢复电流，并且在恢复的tp部分不会出现“快速关断”的趋势。这些特性为设计师提供了一种在二极管和开关晶体管中具有更低噪声和显著更低开关损耗的整流器。这些优势有助于显著减少缓冲、元件数量和散热器尺寸。非常适合用于需要高速、高效率的电源和功率转换系统（如逆变器）、电机驱动器和许多其他类似应用。
品牌名称: VISHAY(威世)
商品型号: VS-HFA30PB120-N3
商品编号: C17589031
商品封装: TO-247AC
包装方式: 管装
商品毛重: 4.99克(g)

商品参数

商品概述

VS - HFA30PB120...是一款先进的中心抽头超快恢复二极管。采用最新的外延结构和先进的加工技术，它具有卓越的特性组合，其性能超越了以往任何可用的整流器。该二极管的基本额定值为1200V和30A连续电流，特别适合作为IGBT和MOSFET的配套二极管。除了超快恢复时间外，HEXFRED产品线的峰值恢复电流（IRRM）极低，并且在恢复的tp部分不会出现“快速关断”的趋势。HEXFRED的特性为设计师提供了一种整流器，可降低二极管和开关晶体管的噪声和开关损耗。这些HEXFRED优势有助于显著减少缓冲、元件数量和散热器尺寸。HEXFRED VS - HFA30PB120...非常适合用于电源和功率转换系统（如逆变器）、电机驱动器以及许多其他需要高速、高效的类似应用。

商品特性

超快和超软恢复
极低的IRRM和Qrr
根据JEDEC - JESD 47设计和认证
材料分类：有关合规性定义，请参见www.vishay.com/doc?99912

应用领域

电源和功率转换系统、电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	1个独立式
	耗散功率(Pd)	350W
	整流电流	30A
	直流反向耐压(Vr)	1.2kV

	属性	参数值
	正向压降(Vf)	4.1V@30A
	非重复峰值浪涌电流 (Ifsm)	120A
	反向电流(Ir)	40uA@1200V
	反向恢复时间(Trr)	170ns
	工作结温范围	-55℃~+150℃
