温馨提醒：图片仅供参考，商品以实物为准

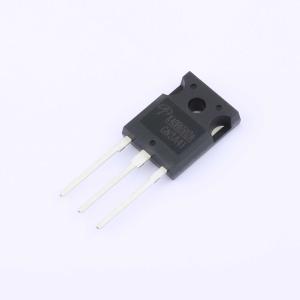

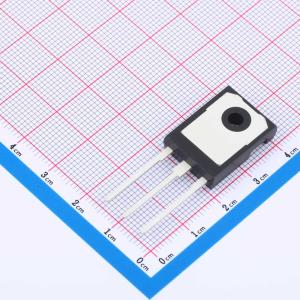

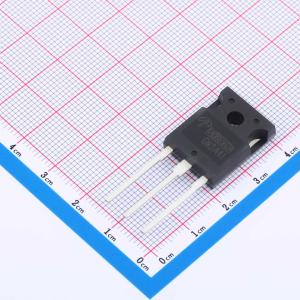

AOK40B65H2AL
650V、40A IGBT，内置软恢复、快速恢复的反并联二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AOS
- 商品型号
- AOK40B65H2AL
- 商品编号
- C17588896
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 260W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 2.6V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@1mA | |
| 栅极电荷量(Qg) | 61nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.23nF@25V | |
| 输出电容(Coes) | 115pF | |
| 反向传输电容(Cres) | 44pF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 117ns | |
| 导通损耗(Eon) | 1.17mJ | |
| 关断损耗(Eoff) | 540uJ | |
| 反向恢复时间(Trr) | 315ns | |
| 工作温度 | - |
商品概述
采用最新的AlphaIGBT（α IGBT）技术，具备650V击穿电压。集成了非常快速且软恢复的续流二极管，拥有高效的导通di/dt可控性。开关速度极高，关断开关损耗低且关断过程柔和，电磁干扰特性优异。
应用领域
- 焊接机
- 不间断电源与太阳能逆变器
- 极高开关频率应用
