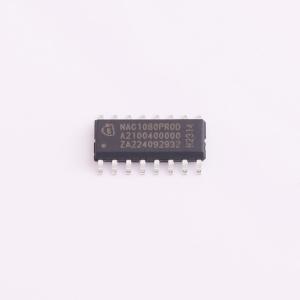

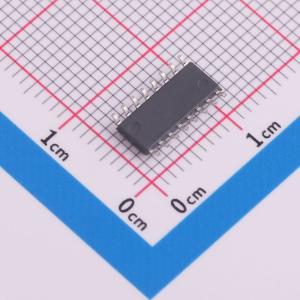

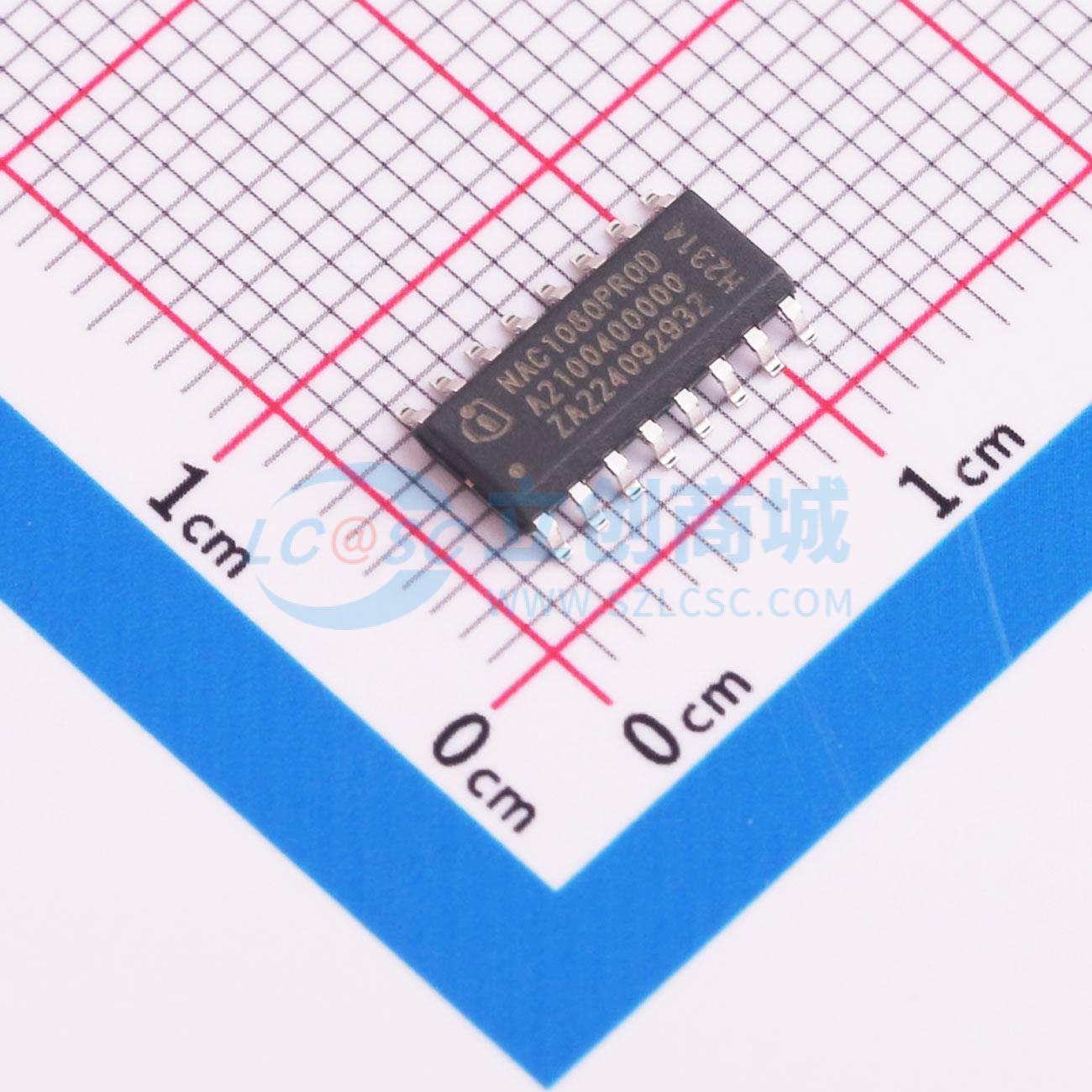

NAC1080XTMA2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：适用于NFC通信控制驱动，包含NFC收发器、驱动接口、微控制器和有线通信接口。有16引脚和32引脚封装，功能引脚相同。可在两种不同电源模式下工作: -有源供电模式：由外部3V电源（如电池）供电。 -无源供电模式：从外部NFC射频场获取能量，无需额外外部电源，可对外部电容充电以存储能量。应用：NFC激活的智能锁。 NFC配置的时间继电器
品牌名称: Infineon(英飞凌)
商品型号: NAC1080XTMA2
商品编号: C17588379
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.283827克(g)

商品参数

商品特性

NAC1080是一款适用于NFC通信控制驱动的IC，包含NFC收发器、驱动接口、微控制器和有线通信接口，有16引脚封装；NAC1081有32引脚封装，两种封装的功能引脚相同
芯片可在两种不同电源模式下运行：主动供电模式（由外部3V电源供电）和被动供电模式（从外部NFC射频场获取能量）
非接触式通信接口NFC
PICC符合ISO/ IEC 14443 Type A，数据速率106 kBit/s，初始化和防碰撞协议在固件中处理，专有且可定制的应用协议针对最终定制应用进行了优化
集成32位ARM Cortex - M0 CPU，时钟频率28 MHz
嵌套向量中断控制器，有18个中断
集成系统滴答定时器（SysTick）
带有8个DMA通道的MicroDMA
16 kByte集成ROM，包含启动代码和系统开发套件软件库
16 kByte集成SRAM
60 kByte集成非易失性闪存
串行线调试接口
多层AHB - Lite片上互连
多达7个可编程和可配置的通用输入/输出（GPIO）
系统定时器单元，包含六个独立定时器通道和PWM发生器
看门狗定时器
算术除法运算硬件加速器
全双工UART收发器，带Rx/Tx FIFO
SPI主/从收发器，带Rx/Tx FIFO
AES加速器
实时时钟
集成H桥驱动器，能够直接驱动峰值电流达250 mA的电机，可通过向GPIO施加栅极驱动控制信号来控制外部H桥驱动IC
嵌入式安全：嵌入式AES硬件加速器，真随机数发生器（TRNG）
超低功耗节能模式：芯片大部分部分的电源关闭，只有一个小的始终开启的电源域除外；进入节能模式和配置唤醒源由嵌入式软件控制；芯片可通过检测外部NFC射频场、内部唤醒定时器到期或专用引脚上的外部触发事件唤醒
软件控制的CPU空闲模式
软件控制CPU时钟
为传感单元和闪存配备专用且可软件控制的可切换LDO
集成28MHz振荡器用于操作时钟生成，集成超低功耗32 kHz振荡器用于始终开启时钟生成
产品符合JEDEC标准

应用领域

适用于需要嵌入式控制、非接触式通信接口、驱动接口/驱动器以及可选的基于射频场能量收集的被动供电模式操作的应用
如NFC激活的智能锁、NFC配置的时间继电器、固态继电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443A
	接口类型	SPI,UART
	传输速率	106Kbit/s

	属性	参数值
	频率	13.56MHz
	工作电压	3V~3.3V
	静态电流(Iq)	30uA
