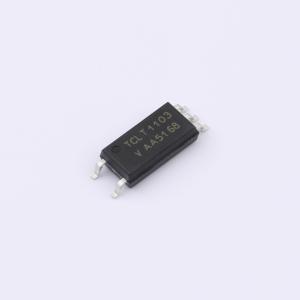

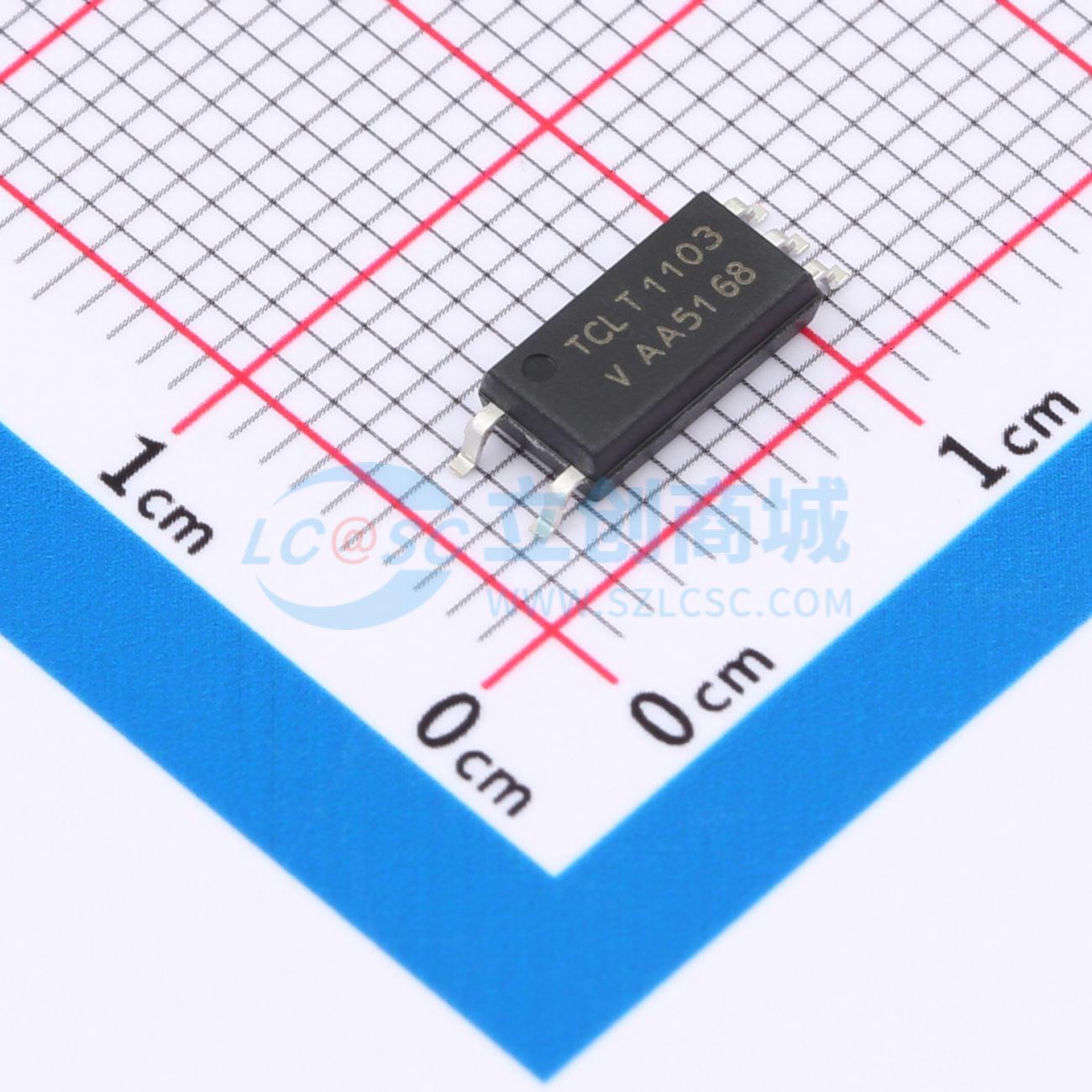

温馨提醒：图片仅供参考，商品以实物为准
TCLT1103
光电耦合器，光电晶体管输出，SOP-6L5半间距长型迷你扁平封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCLT110系列由一个与砷化镓红外发光二极管光耦合的光电晶体管组成，采用5引脚SOP - 6L封装。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCLT1103
- 商品编号
- C17586734
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
TCLT110系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用5引脚SOP - 6L封装。
商品特性
- 贴片式薄型5引脚封装
- 隔离测试电压5000 VRMS
- 电流传输比（CTR）可选，详见订购信息
- 特殊结构
- 超低耦合电容
- 基极已连接
- 直流输入，晶体管输出
- 爬电距离>8 mm
应用领域
- 开关电源
- 计算机外设接口
- 微处理器系统接口
